SOLIDWORKS PDM系统资源配置入门指南

我们经常收到关于 SOLIDWORKS PDM 服务器（单台或多台）搭建推荐配置的咨询。达索系统官网的系统要求页面虽包含部分服务器规格信息，但说明不够具体，其硬件要求更偏向终端用户的 SOLIDWORKS 工作站，而非 PDM 服务器。

正如本文标题所述，本文内容仅作为 SOLIDWORKS PDM 服务器系统的入门配置参考。这意味着随着企业规模、用户数量与文件库容量的增长，需要为服务器系统分配更多系统资源，请确保服务器系统资源具备可扩展性。

PDM 包含三大核心服务器组件，分别为：

归档组件

数据的主要存储库。维护文件库并为客户端提供 PDM 访问权限。在归档服务器与客户端之间传输文件。在复制过程中，将文件从本归档服务器发送至其他归档服务器。使用 SOLIDWORKS PDM 登录方式时验证用户登录信息；使用 Windows 登录方式时，与 Windows 服务通信以通过活动目录（Active Directory）完成身份认证。

数据库组件

该组件是 PDM 文件库数据库的 “辅助服务”，它与 SQL 服务器并非同一概念，但二者常被混淆。你可将该服务安装在归档服务器或 SQL 服务器上，该服务会与 SQL 服务器服务建立连接。该服务负责处理各类任务，例如邮件通知、复制变更等。它会登录 SQL 服务器并查询待处理的新任务。用户登录系统时，可重启该服务且不会造成业务中断。服务重启后，会自动开始处理数据库队列中的任务。

SQL 组件

SQL 服务器服务提供数据存储、数据处理、数据访问控制与事务处理功能。简而言之，该服务管控数据库信息向 PDM 客户端、数据库服务器进程、归档服务器进程与 Web 服务器的传输逻辑，是 PDM 系统的 “大脑”。该服务对 SOLIDWORKS PDM 性能影响最大，且占用处理器与内存资源最多，需分配充足的专用硬件资源才能高效运行。

硬件推荐配置

PDM 服务器环境主要有两种部署方式：将两大核心组件（归档与 SQL）分别部署在独立服务器，或两大组件部署在同一台服务器。推荐将归档服务器与 SQL 服务器分离部署；但对于小型环境（15 名及以下用户），合署部署也可满足需求。

分离部署归档服务器与 SQL 服务器

若计划将归档组件与 SQL 组件部署在独立服务器，需根据各服务器组件的需求分配资源。PDM 归档组件对存储容量需求极高，要求磁盘具备快速读写速度，相比 SQL 组件，其对算力需求较低。SQL 组件对处理器与内存资源消耗极大，但存储容量需求通常低得多。

归档服务器

内存：16GB；若用户数超过 40-50 人，建议配置 32GB。

处理器：英特尔或 AMD 4 核处理器，主频要求不高，常规服务器级 CPU 即可满足需求。

磁盘空间：最低 500GB。

• 建议预留当前数据容量 3-5 倍的磁盘空间（无论数据当前是否已存入文件库）。例如，当前 CAD 数据总量为 250GB，则建议配置 750GB 至 1.2TB 的可用存储。

• 请确保该磁盘空间支持扩展，或后续可追加存储容量。PDM 数据量几乎必然会随时间增长，因此优先选择可扩容存储，而非更换全新服务器。

• 该存储需采用服务器本地挂载 / 原生磁盘形式，不支持移动存储设备或 SAN/WAN 等网络存储，此类存储会导致性能下降。

• 磁盘建议选用高 I/O 速度的固态硬盘（SSD）。可使用机械硬盘，但长期使用可靠性较低。归档数据会被频繁写入（与覆盖），快速的数据重组与访问能力对保障用户基础使用体验至关重要。

SQL 服务器

内存：32GB。

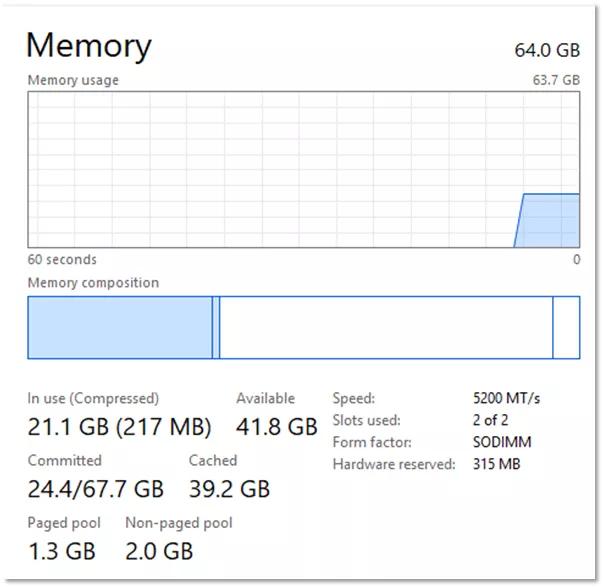

需在业务高峰期监控内存使用率，通用原则为：业务高峰期各类资源需预留约 20% 的可用空间应对突发负载，对于承载多个文件库数据库的服务器，该要求更为重要。

可通过 SQL Server Management Studio 配置 SQL 服务器的最大内存使用上限。切勿让 SQL 服务器无限制占用 PDM 服务器组件运行所需的全部内存，通常建议为操作系统与其他应用预留约 8GB 内存。

处理器：英特尔或 AMD 处理器，至少具备 2 个逻辑 CPU，且需支持流式 SIMD 扩展指令集 2（SSE2）。

优先选用高核心密度处理器（如 4 核处理器），可更高效地应对 SQL 工作负载的长期增长。

对于大型环境（15-20 名及以上用户），正常运行时 CPU 平均使用率建议控制在 50% 以下。CPU 使用率接近 75% 及以上时，通常会出现性能瓶颈。

磁盘空间：最低 100GB。

SQL 服务器所需存储容量相对较小，但仍需考虑备份、重大操作时的潜在增长、安装文件、操作系统等因素。专用 SQL 服务器的舒适存储下限为 100GB，大型环境建议升级至 200-250GB。

补充说明：

将 SQL 恢复模式修改为 “简单模式”，该操作强烈推荐，可显著提升服务器稳定性。

运行复制、SQL 维护等自动化任务时需谨慎，资源密集型任务建议安排在非工作时间执行。

SQL 标准版集成自动备份功能，SQL Express 版也可手动配置自动备份，可查看我们的备份总览清单获取更多信息。

归档与 SQL 服务器合署部署

将归档组件与 SQL 组件部署在同一台服务器时，需同时满足 SQL 的算力需求与归档的存储容量需求，该方式更适合小型环境。上述所有补充建议同样适用于合署部署场景，需同步满足各类资源的配置要求。注意：不建议 15-20 名以上用户的环境采用合署部署，会增加资源竞争风险，且会让服务器问题排查更复杂。

内存：32GB。

处理器：英特尔或 AMD 处理器，至少具备 2 个逻辑 CPU，且需支持流式 SIMD 扩展指令集 2（SSE2）。

磁盘空间：最低 500GB。

PDM 标准版注意事项

PDM 标准版使用 SQL Express 数据库，相比 SQL 标准版或企业版存在功能限制，建议提前了解各 SQL 版本的限制条件。SQL Express 的核心限制：

• 数据库最大容量为 10GB。

• 每个 SQL 实例最大内存分配为 1GB（即该实例下所有数据库共用 1GB 内存）。

• 处理器最大分配为 1 插槽或 4 核（取两者较小值）。

这意味着即便服务器配置 64GB 内存、16 核处理器，SQL 实例也仅能使用上述限制内的资源。PDM 标准版仅适用于用户数＜10、业务量与复杂度较低的小型环境，在大型、高活跃或高复杂度环境中使用，必然会出现性能限制与瓶颈。为 SQL 服务器分配资源时请牢记该点，尤其是使用 PDM 标准版的场景。下文推荐配置均基于 PDM 专业版 / SQL 标准版，相比之下限制更少或无限制。

常规配置建议

网络注意事项

TCP/UDP 端口：1433、1434

TCP/UDP 端口 3030：PDM 标准版 / 专业版数据库服务器

TCP 端口 25734、25735：PDM 客户端

TCP 端口 25734、25735：SolidNet 许可证服务器、归档许可证服务器

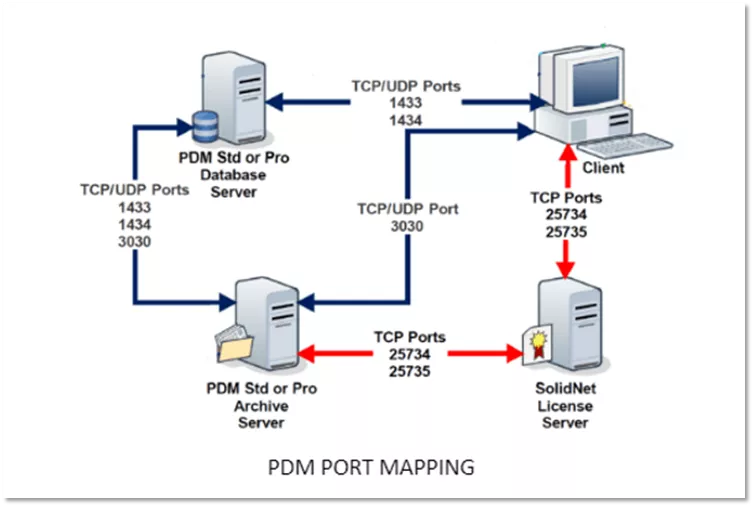

PDM 端口映射

需明确：上述推荐配置基于健康的网络基础设施。客户端设备需与归档服务器处于同一局域网，必须配备具备稳定、连续连接与吞吐量的千兆网络。需通过广域网（WAN）连接的场景，应搭建复制环境，确保远程客户端与远程归档服务器处于本地网络。使用加权 ping 测试（每个数据包 1000 字节）持续发送约 60 秒时，网络延迟不应超过约 100ms，该测试更贴近 PDM 常规流量，可作为网络适配性的判断标准。若延迟达到 150ms、出现丢包，或 ping 测试值波动剧烈，说明网络稳定性不足以运行 PDM。若上述因素影响网络，我们无法保证 PDM 运行的可靠性。

性能验证

建议至少每年监控一次资源使用情况，或在生产环境发生重大变更时监控，例如新增大量 PDM 用户、使用新的第三方 PDM 插件、启用数据库服务器或归档服务器的复制功能后。此举可帮助你了解环境运行状态，并按需制定资源扩展计划。

我们智诚科技ICT的 PDM 服务团队还提供 PDM 健康检查服务，可帮你更深入了解当前环境运行状况，并提供个性化的性能与稳定性优化建议。

服务器专属使用

服务器应专属运行 PDM 系统。在服务器上部署其他应用、其数据库或同时运行多个程序，会导致资源冲突、问题排查与隔离难度增加，还可能导致与 PDM 不兼容的应用出现运行不稳定的情况。

SQL 授权

此前 PDM 专业版授权会捆绑 SQL 标准版授权，现已取消该政策，需自行购买 SQL 授权。建议与微软 / SQL 授权经销商合作，确保符合微软的授权要求。本文涉及第三方网站内容，我们无法完全保证其建议的有效性与安全性，因此请审慎参考相关建议，如有疑问请与技术支持团队或微软经销商确认（本文发布时，有一篇文章对 SQL 授权的说明较为清晰，因授权规则较为复杂，可参考该文）。

注意：PDM不支持 AWS、Azure 等云托管 SQL 实例，所有服务器组件必须部署在安装完整操作系统、具备完全管理权限的物理服务器上。

总结

本文旨在为 SOLIDWORKS PDM 的配置需求提供入门指引，内容并非全面详尽，不可作为绝对标准。有任何问题都可以咨询SOLIDWORKS 增值经销商智诚科技ICT，且你对服务器搭建与最优配置方案有疑问，请联系我们的技术支持团队，获取针对你企业环境的定制化指导，电话：400-886-6353
