SOLIDWORKS曲面和实体同时出现，工程图显示不完整的解决方案

日期：2024-11-19 发布者: 智诚科技小编浏览次数：次

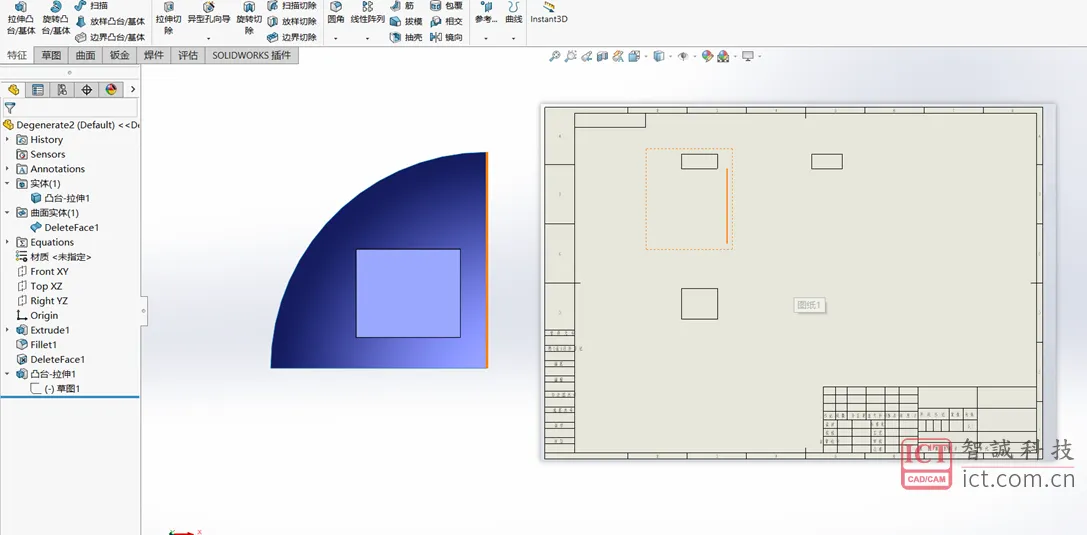

有时SOLIDWORKS软件中当曲面实体和实体同时存在时，我们打开工程图显示会不完整：如下图所示，出现这种情况是什么引起？我们又需要怎么处理？一起和智诚技术来看

有时SOLIDWORKS软件中当曲面实体和实体同时存在时，我们打开工程图显示会不完整：如下图所示，出现这种情况是什么引起？我们又需要怎么处理？一起和智诚技术来看看解决方案！

解决方案：

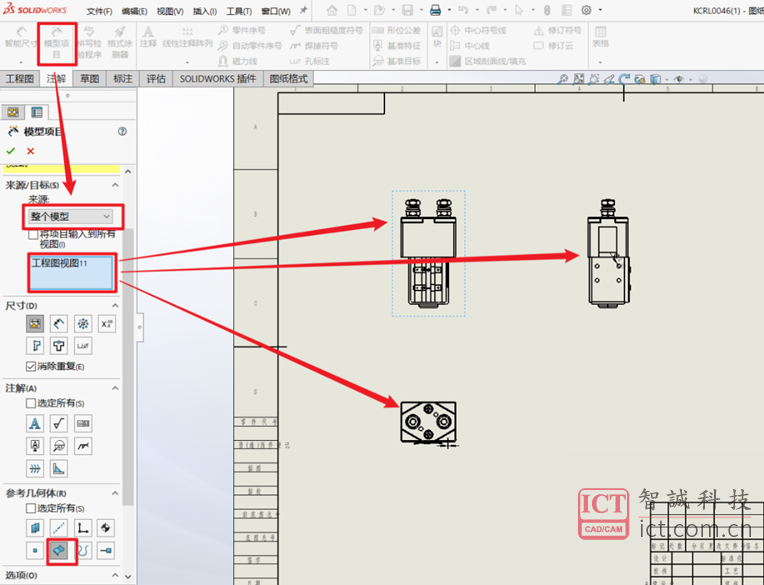

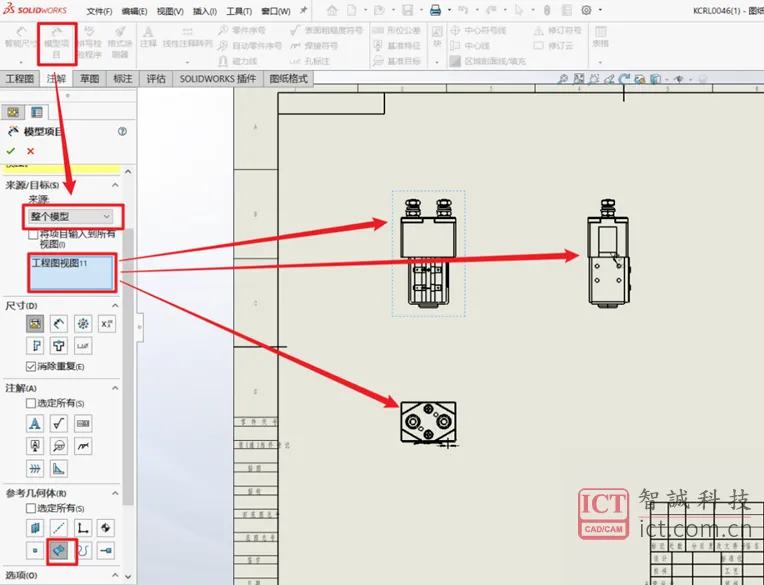

在SOLIDWORKS工具栏 - 需要点击注解模型项目--来源：整个模型-选择视图-参考几何体：勾选曲面。

按以上步骤操作就可以解决曲面和实体同时出现工程图显示不完整的问题！如有疑问或建议欢迎前往问答中心讨论交流！
