SOLIDWORKS xDesign R2025x FD02 新增功能

我们重视您的意见，为了让您比以往任何时候都更容易分享您的想法，我们直接在 xDesign 中添加了一个新的反馈按钮。这只是春季更新中众多出色的增强功能之一：R2025x 功能交付 （FD） 02。您还可以在虚拟或真实环境中可视化您的设计并与之交互，通过链接到曲线或线条的能力驱动对细分模型的更改，在钣金导出中包含折弯信息等等。我们来看看 SOLIDWORKS xDesign 的新增功能。

用户体验

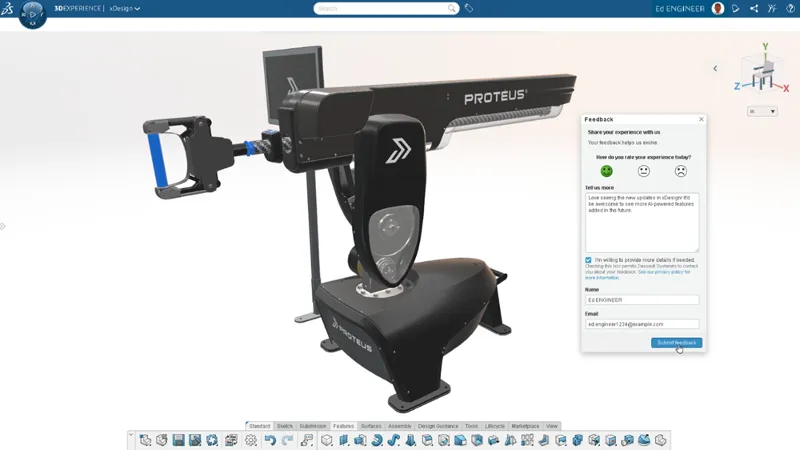

新的反馈按钮 – 快速提交想法或提供反馈。

通过快速分享您的想法，并通过新的“反馈”按钮直接从用户界面提供有关功能的意见，帮助塑造 xDesign 的未来。通过“帮助”菜单下的作栏轻松访问“反馈”按钮，以提供任何反馈，无论是对应用的整体体验的评分还是对特定命令的反馈。

此外，请随时提出您希望在软件中看到的未来功能的请求，并确保包含您的联系信息以供跟进。输入直接交给产品管理团队。就这么简单。

零件和组件设计

高级配合的齿轮比计算

如您所知，高级配合允许您在装配体中定义运动关系。为了加速这一过程，为一些高级配合提供了一个新按钮，用于自动计算齿轮比，包括齿轮接头、齿轮齿条接头和电缆接头。

因此，例如，当您在 Gear Joint 菜单中时，您会看到一个计算器图标，您可以在 Ratio 设置中单击该图标，该图标将根据您选择的几何形状自动计算齿轮比，因此您不必自己计算。

通过根据选定的组件几何形状自动计算齿轮比来节省时间并减少错误，并确保精确的运动控制。

改进的 Move Face

“移动面”命令是一种非常有用的直接编辑工具，它允许您在不添加其他参数特征的情况下移动面。您只需移动面，几何图形就会相应地调整。您会很高兴知道我们已经简化了机械手。现在，系统将仅显示面实际移动方向的纵器。通过这种重新设计，您将无法再遇到拖动纵器只是为了收到面无法沿该方向移动的消息的情况。

重新设计的 Move Face 工作流程降低了复杂性，删除了不必要的控件，并提高了精确面部作的整体清晰度

创建带有偏移端盖的闭合轮廓

此增强功能的灵感来自 SOLIDWORKS 草图等距工具中包含的选项。

同样，在 xDesign 中，我们在“草图偏移”命令中添加了一个新选项，用于将线性或圆形端盖添加到内部偏移，从而自动闭合草图轮廓。

在虚拟现实 （VR） 或增强现实 （AR） 中体验设计

借助新的 Extender Reality （XR） 环境，您可以更好地了解您的模型如何适应现实世界，该环境使您能够使用虚拟现实 （VR） 和增强现实 （AR） 设置在虚拟或现实世界中可视化您的产品。从作栏上的“视图”选项卡直接从 xDesign 启动沉浸式 VR 或 AR 体验，以使用头戴式设备、平板电脑或手机大规模查看模型并与之交互。

您可以在模型中移动并持有装配体的不同组件，以增强您对空间的理解，并了解您的产品如何适应其工作环境

细分设计：链接功能

通过链接到外部曲线或线条的能力，快速驱动对细分 （Sub-D） 模型的更改。对链接的曲线或直线进行更改时，细分几何体也会更改，以保持与曲线的相同比例。

如果您想快速测试不同的设计，使用草图驱动细分几何体，或者如果您想保持细分与另一个实体之间的关系，您可以链接该几何体，这将非常有用。将上游几何体链接到细分实体将加快迭代细分设计流程和产品重新设计。

重新选择上一个网格选择

通过自动重新选择上次使用的网格实体来加快重复的设计工作流程。使用新的 Recover Selection 功能，您可以快速重新选择上次的网格选择。按 R 键将自动重新选择之前拖动网格更改或替代机器人网格修改中使用的网格实体。

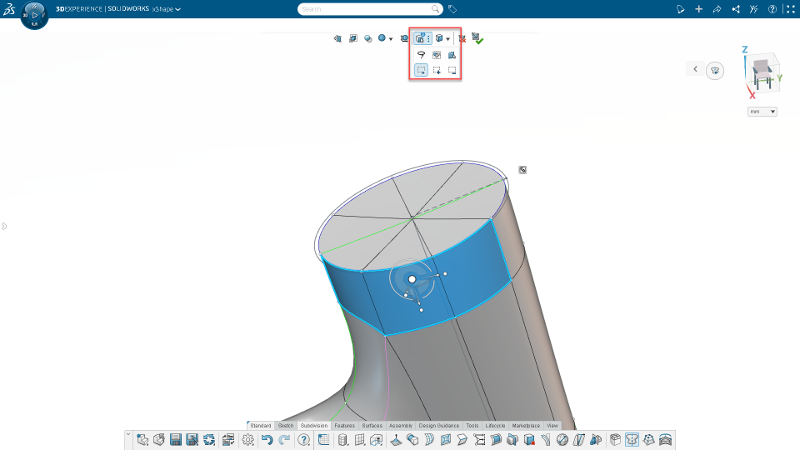

Selection Tool 弹出菜单

使用新的“选择工具”弹出菜单减少混乱并轻松访问您的选择模式和工具。该菜单包括特定的选择模式、Lasso 和 Box Select 等工具，以及新的 Selection Counter 工具，该工具告诉您已选择多少个网格实体。

钣金设计：导出折弯注释

我们不断改进钣金设计的 DXF 导出功能，以帮助您更好地传达下游制造流程的设计意图。在上一版本中，我们添加了在展开模式上包含折弯线的功能，此更新添加了在导出过程中包含折弯信息（如折弯角度、半径）的选项。

这些关键的弯曲信息数据直接在 2D 布局上进行注释，为制造过程中的零件成型提供清晰的说明。

您可以在 Save as DXF 菜单中找到这些设置。

图纸 & MBD：Centermark 注释

新增了用于创建中心标记的注释命令，使您能够轻松标注圆柱形几何图形 （如孔和圆弧） 的中心。

只需一个简单的命令，您就可以立即将十字光标和延长线添加到孔、圆弧和圆角，让您的设计保持干净、清晰和专业。可自定义的选项（如大小、间隙和扩展样式）可让您更智能地工作，而不是更费力地工作，而 3D MBD 中心标记将清晰度和通信提升到一个新的水平。

您可以在绘图本身上创建它们，也可以在 3D 中创建它们，因为 xDrawing 同时具有 2D 和基于模型的定义 （MBD） 功能。

增强的平面模式显示和导出

使用展开模式的新合并面选项，使您的钣金工程图更清晰、更易于阅读。现在，平面型型可以只通过弯曲线进行交流，而不会因弯曲边缘而产生额外的杂乱，使制造商能够快速解释设计而不会造成混淆。借助 xSheetMetal 和 xDrawing 中对折弯线的支持，以及合并展开模式面以获得更简洁外观的功能，您的工程图和 MBD 视图将保持清晰和精确。需要分享您的设计？轻松输出为 2D PDF，现在可以在同一张图纸上同时包含拼合和折叠的状态视图。以前，平面型板需要位于单独的图纸上。

渲染Fit to Image

在渲染方面，此更新添加了一项新的 Fit-to-Image 功能，可帮助您将相机画布设置为图像的大小，从而节省手动裁剪的时间。拖放图像时，可以使用 Fit-to-Image 功能，该功能可自动调整相机的纵横比和渲染分辨率以匹配背板尺寸。

此外，Detect Focal Length 功能将根据您的背板立即捕获焦距，以更快地生成逼真的渲染。

除了以下增强功能之外，这只是新内容的一瞥：

1. xDesign 将阻止选择将创建循环参考的几何图形，从而确保设计过程中的错误更少

2. 在 xDesign 中创建特征时，能够从不同的零部件中选择草图，并自动创建外部参考，以便更轻松地进行添加孔等作

3. 能够偏移外部草图几何图元链，包括来自非活动草图或其他零部件的几何图

4. 现在，标准材质库在首次使用 xDesign 时会自动安装，无需手动安装

5. 改进了 Design Manager 中的自动滚动行为，以增强易用性

6. 配合求解器计算现在在客户端执行，以便在装配体中拖动零部件时提供更好的性能

7. 改进了如何保持与螺旋线、通过点曲线和投影曲线等特征上存在的端点的草图几何关系

8. 重建模型现在停止在 Design Manager 中的回滚栏处，从而减少了重建模型的时间，并简化了设计迭代的创建过程

另外，我们将制作者和学生优惠重命名为与商业优惠保持一致，将 SOLIDWORKS xDesign 重命名为 SOLIDWORKS xDesign for Makers 和 SOLIDWORKS xDesign for Students。请继续关注我关于新生增强功能的下一篇博客，即将推出！
