如何在SOLIDWORKS中创建球体 |三种不同的方法

在 SOLIDWORKS 中创建球体有多种不同的实现方式。虽然这是一项基础建模操作，但根据你的实际设计需求，你可能需要使用其中一种或全部方法。

我们将讲解三种创建方式：实体球体建模、曲面实体球体建模，以及空心球体建模。这些方法在你的建模工作流的诸多应用场景中都能派上用场。每种方法根据你的设计目标各有优势。

和 SOLIDWORKS 中的所有操作一样，实现目标效果有多种路径；唯一正确的方法，就是满足你具体项目需求的方法。

使用旋转特征创建球体

在 SOLIDWORKS 中创建球体最直接的方法，是使用旋转凸台 / 基体特征。我们来讲解该建模方法的完整操作流程。

1、绘制半圆草图

首先，你需要在任意可用的草图平面上绘制一条中心线，以此作为旋转参照轴。创建中心线后，使用三点圆弧工具绘制半圆（半球轮廓），并确保圆弧的中心点落在中心线上。

2、完全定义草图

完成半圆草图绘制后，需要为其标注尺寸并添加其他几何关系，将草图完全定义。在本例中，我们将圆弧半径设置为 50 毫米，以此创建直径为 100 毫米的球体。

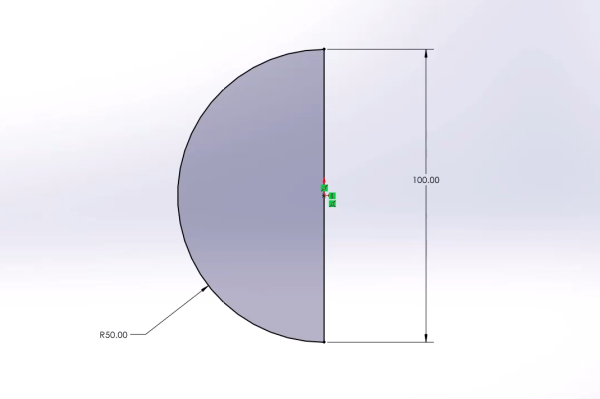

一个完全定义的半圆草图

3、执行旋转凸台 / 基体命令

完成半球草图的绘制与尺寸标注后，调用旋转凸台 / 基体命令。务必指定旋转角度为360 度，使草图绕所选轴完整旋转一周。

使用旋转功能创建球体

该操作会生成一个内部为实体的球体，可用于常规的零件或装配体设计。你可以为模型赋予材质，并计算体积、重量或其他物理属性。

使用曲面建模技术创建球体

在部分场景中，你可能需要用曲面实体来创建球体。该方法适用于创建参考几何体，或任何需要零厚度几何体的应用场景（例如实体分割操作）。

1、绘制半圆草图

首先，在任意可用的草图平面上绘制一条中心线，作为旋转轴。创建中心线后，使用三点圆弧工具绘制半圆（半球），确保圆弧中心点落在中心线上。

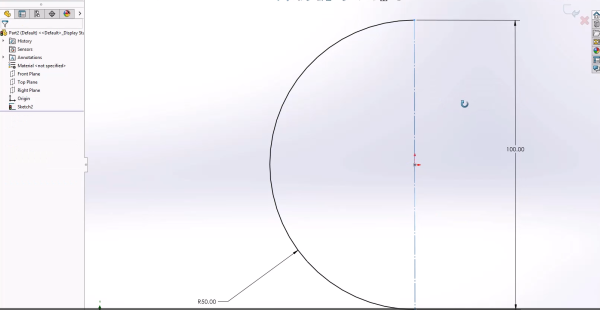

球体模型的初步草图

2、完全定义草图

完成半圆绘制后，标注尺寸并添加几何关系将草图完全定义。本例中将圆弧半径设为 50 毫米，生成直径 100 毫米的球体。

3、执行曲面旋转命令

在 SOLIDWORKS 命令管理器的曲面工具组中，找到并调用旋转曲面命令。进入特征操作后，将草图旋转 360 度。

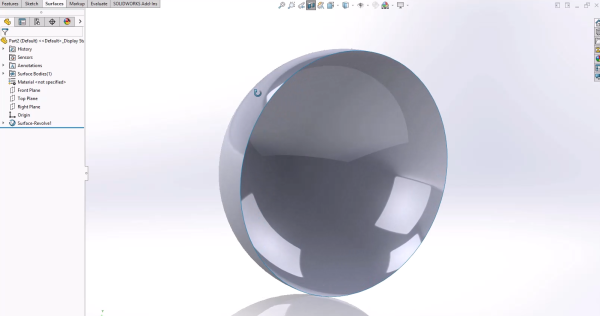

一个用曲面技术建模的球体

该操作会在 SOLIDWORKS 中创建一个空心、由单一曲面实体构成的球体。该技术适用于高级建模场景，例如创建参考几何体，或在需要零厚度几何体的操作中使用。

空心球体建模

有时你需要创建内部空心的球体，这种结构非常适合轻量化设计需求。该方法会生成带壁厚的球体壳体，中间为空腔，但壁厚部分仍为实体几何体。

1、创建带偏移的半圆草图

按照前述方法完成带中心线的半圆草图绘制后，使用草图偏移命令，按指定壁厚创建第二条圆弧。

2、连接两条圆弧

使用直线段将两条偏移后的草图圆弧首尾连接，形成一个完全定义的封闭轮廓。

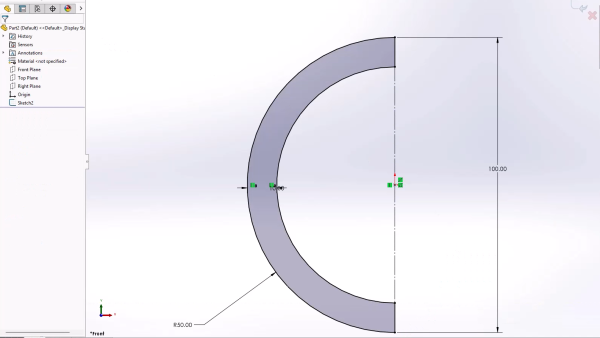

与两个偏移草图配合空心草图使用的草图

3、执行旋转凸台 / 基体命令

完成草图绘制与尺寸标注后，调用旋转凸台 / 基体命令，指定旋转角度为 360 度，使草图绕所选轴完整旋转一周。

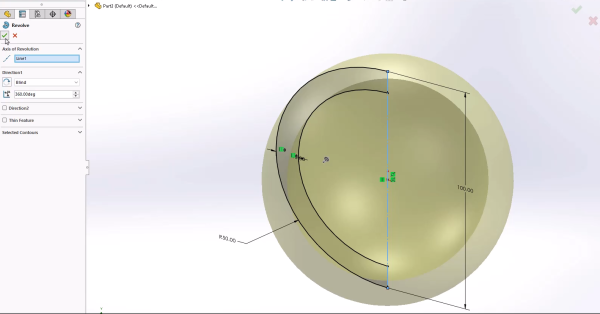

旋转空心球体

该操作会生成空心球体，可用于常规零件或装配体设计。你可以为模型赋予材质，并计算体积、重量或其他物理属性。

不止于创建球体

掌握在 SOLIDWORKS 中创建球体的基础技能，能为你拓展大量设计可能性。无论你选择用于轻量化场景的空心球体、保证结构强度的实体球体，还是适用于复杂建模的曲面球体，这些方法都兼具通用性与精准性。不妨逐一尝试，找到最适配你项目的方式。

想要处理复杂模型与高级建模技术，必须具备扎实的软件知识基础。熟练掌握 SOLIDWORKS 基础操作，能让你持续探索和学习软件的新功能、新领域。
