SOLIDWORKS 实用 3D 打印件设计指南

日期:2026-07-28 发布者: RyanNavarro 浏览次数:

本文结合两套实操 SOLIDWORKS 案例,分享实用 3D 打印设计技巧,帮助你充分发挥 3D 打印机的使用价值。如今消费级 3D 打印机速度更快、价格亲民,

本文结合两套实操 SOLIDWORKS 案例,分享实用 3D 打印设计技巧,帮助你充分发挥 3D 打印机的使用价值。

如今消费级 3D 打印机速度更快、价格亲民,同时可实现工业级打印精度与工程专用耗材打印。但我发现大量 SOLIDWORKS 使用者对增材制造设计(DFAM)规范存在畏难心理,无法充分发挥打印设备性能。本文结合两套实操案例,分享实用 3D 打印设计技巧。

备注:本文主要面向熔融沉积成型(FDM)打印工艺,适用于拓竹、Prusa、创想三维、Markforged 等家用、专业级桌面打印机。

案例一:吹雪机导流管垫块

第一个案例是我为 1971 款艾瑞森吹雪机翻新改装设计并打印的垫块。原厂泰康发动机服役五十余年彻底报废,我更换了 Harbor Freight 品牌全新电机。新款电机可直接螺栓装配,无需定制加工,但控制导流管旋转的连杆会与加大气缸盖发生干涉。

图 1:1971 款艾瑞森吹雪机电机改装实景

图 1:1971 款艾瑞森吹雪机电机改装实景

我最终确定将连杆向下偏移一定角度即可避开气缸盖,但该复合倾斜角度的精确尺寸难以直接测量。因此我批量建模多款不同尺寸垫块打印试配,快速选出最优规格。

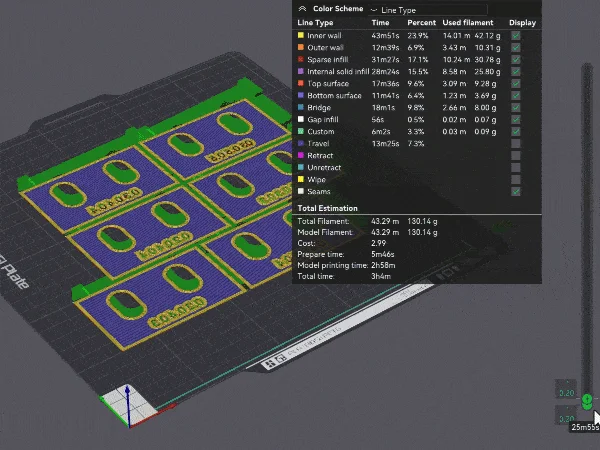

图 2:批量垫块切片打印文件

图 2:批量垫块切片打印文件

上图为批量待打印垫块切片文件,耗材 PLA 总成本不足 3 美元。这种批量试制方案成本极低。

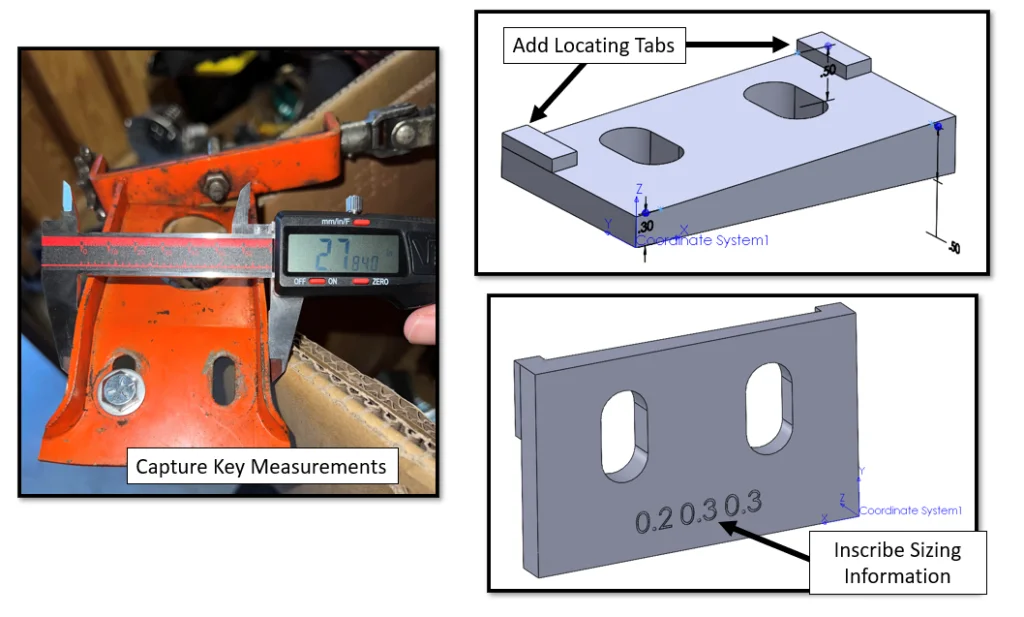

图 3:垫块三维建模过程

图 3:垫块三维建模过程

建模时我使用卡尺采集关键尺寸,并设计定位凸台,方便装配对位、穿装螺栓。

模型背面蚀刻规格名称与尺寸信息(蚀刻深度单层厚度),打印耗时几乎无增加,却能形成耐磨、清晰的零件标识,我几乎所有打印件都会采用该设计习惯。

利用 3 条草图点构成 3D 草图控制上表面复合倾斜角,方便快速切换多款配置。创建专用坐标系,导出 STL 文件时采用 Z 轴向上标准,省去切片软件内旋转、对位操作,多款垫块可排布在同一成型台一次性打印。

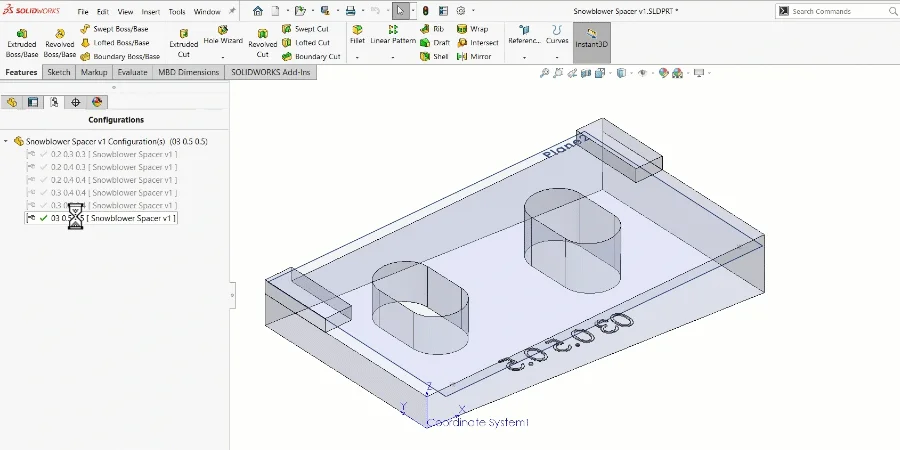

图 4:多款垫块配置建模完成

图 4:多款垫块配置建模完成

至于哪一款垫块最终适配整机这里不赘述。这款 PLA + 材质垫块已经历经多个新英格兰冬季,偏移后的曲柄连杆顺利避让气缸盖,导流管可正常运转,无需额外转接件、机械加工。

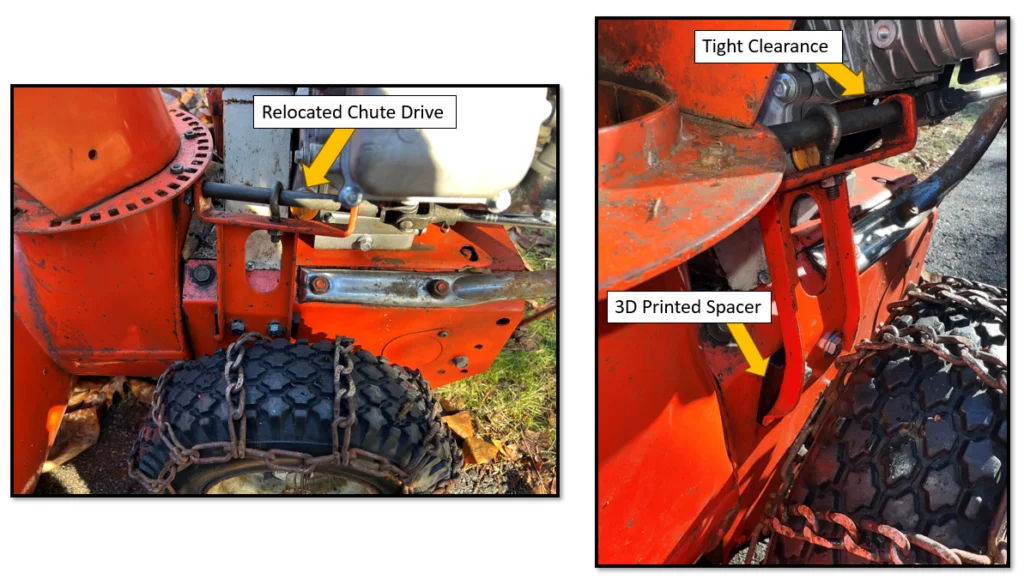

图 5:加装 3D 打印垫块后的偏移连杆

图 5:加装 3D 打印垫块后的偏移连杆

若零件后期损坏,可依据背面蚀刻标识重新打印,也可更换 PETG、ASA、尼龙等耐候性更强的材料,适配复杂户外工况。


案例二:推拉谷仓门磁吸限位器

第二个打印项目是推拉谷仓门磁吸限位器。这款对开门原厂无中间限位结构,我需要一款带轻微吸附力的限位配件。

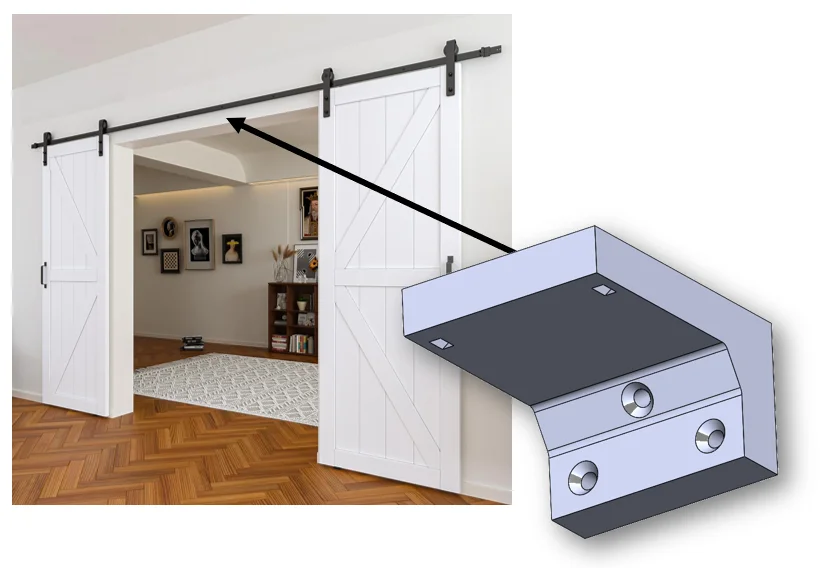

图 6:推拉谷仓磁吸限位器实景

图 6:推拉谷仓磁吸限位器实景

成品造型简洁,但我使用异形孔向导绘制适配常规干墙自攻螺丝的安装孔。

倾斜开孔也是 3D 打印的典型优势场景,可制作钻孔工装、夹具,用于加工时难以定位的斜孔、异形切割等一次性简易工装。

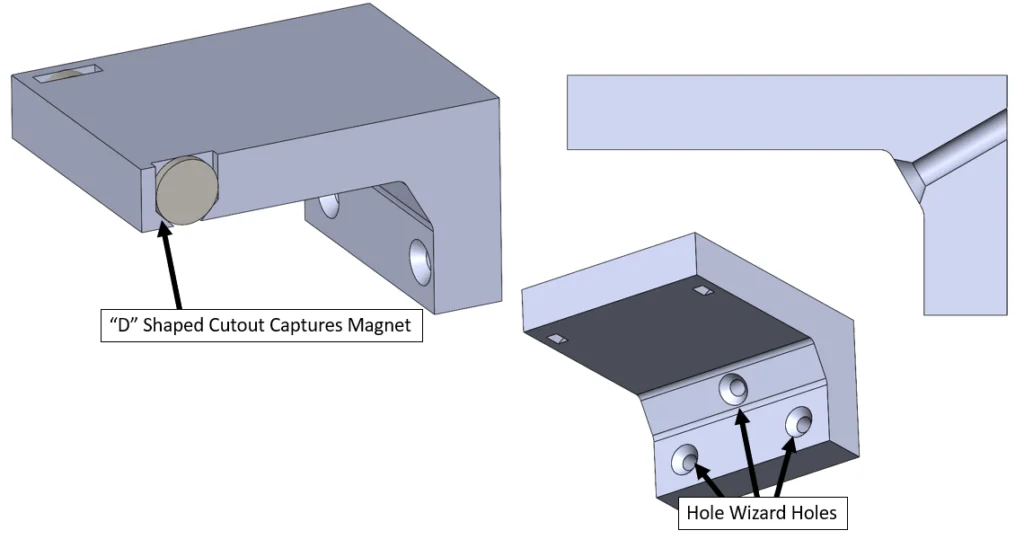

图 7:限位器核心结构说明

图 7:限位器核心结构说明

磁吸夹持力依靠一对钕铁硼稀土永磁铁提供。我设计 D 型卡槽,磁铁可从背面过盈装入,打印全程无需支撑结构固定磁铁。

另有一种装配方案:切片到指定层数暂停打印,嵌入磁铁后打印机继续铺料完全包覆磁铁。该方法我也常用来在零件内部加装金属垫片增加配重。

双尺寸标注与特征尺寸规范

塑料件建模时,若整体采用英制单位,建议开启 SOLIDWORKS 双尺寸显示。无论注塑件还是 3D 打印件,行业标准参数均以毫米为单位。

想要大幅提升打印成品质量,壁厚、层高需分别匹配打印喷嘴直径、单层高度整数倍。

多数桌面打印机标配 0.4mm 喷嘴,推荐壁厚 1.2mm(三层料丝)至 2mm(五层料丝),如下图所示。

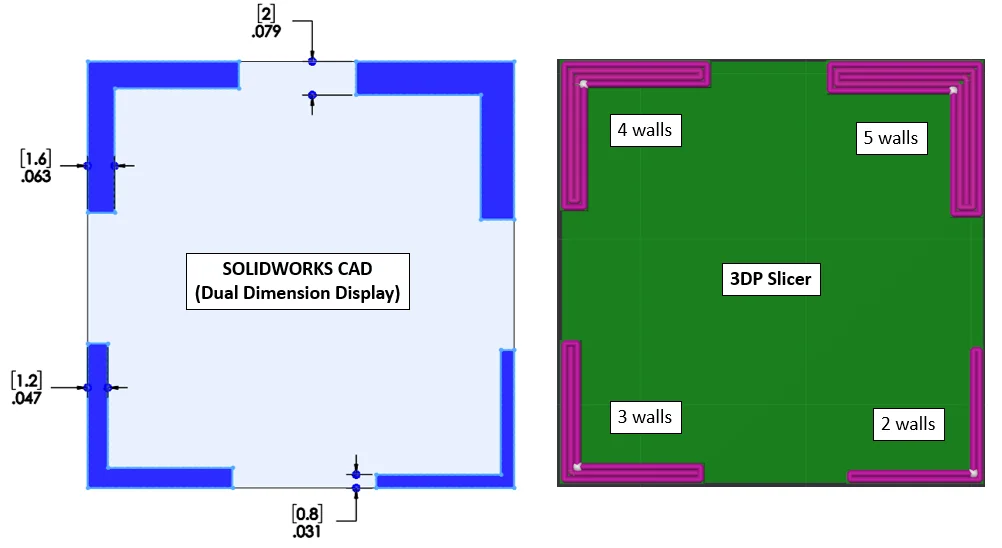

图 8:喷嘴宽度整数倍壁厚示意图

图 8:喷嘴宽度整数倍壁厚示意图

壁厚、层高非喷嘴 / 层厚整数倍时,打印路径会产生多余空走行程,拉长打印时长、降低成型质量;大批量生产场景该影响尤为明显。


STL 导出参数设置

SOLIDWORKS 默认 STL 导出参数不适合高精度打印件,建议切换自定义模式,手动设置公差与曲面角度。曲面角度建议调低至 1° 及以下,避免打印圆弧表面出现明显多边形棱边。

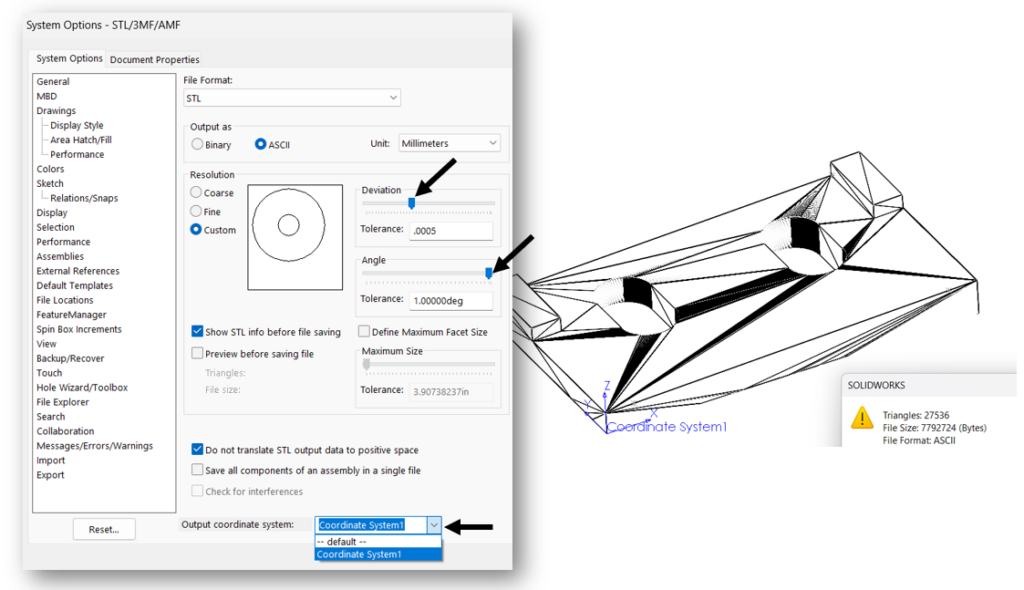

图 9:STL 导出选项与自定义坐标系

图 9:STL 导出选项与自定义坐标系

可选勾选 “不偏移 STL 模型坐标至正区间”,防止文件导入切片软件后整体偏移。自定义输出坐标系可统一采用 Z 轴向上标准,Y 轴向上模型导入后无需额外旋转调整。

支撑结构设计补充

本条不完全属于 SOLIDWORKS 操作技巧,是通用打印工艺要点:若打印机支持多耗材换料,PLA 打印件搭配 PETG 支撑分离效果极佳,两种材料不互粘,剥离支撑十分轻松。

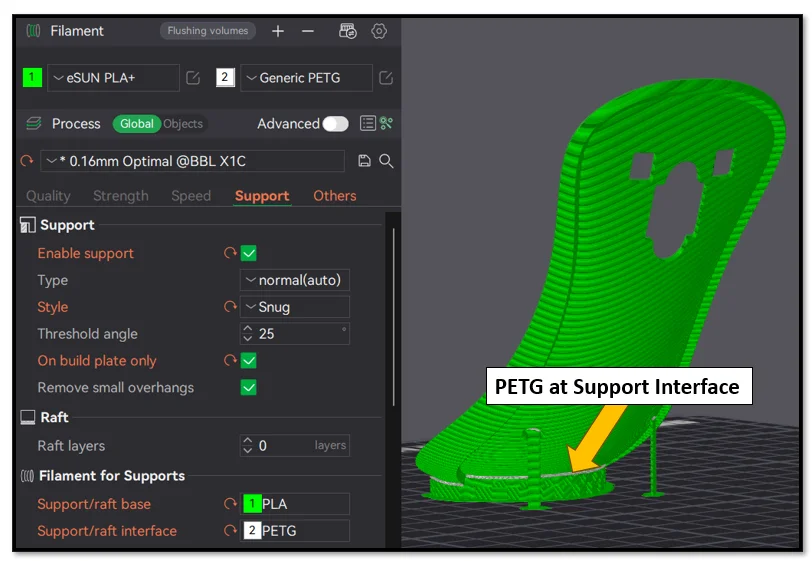

图 10:PETG 支撑与 PLA 工件接触面

图 10:PETG 支撑与 PLA 工件接触面

仅在支撑分层界面使用 PETG 耗材,可大幅减少换料次数。

我设计曲面、大悬挑无桥接 SOLIDWORKS 模型时都会使用该方案,避免剥离支撑后工件表面留下明显瑕疵。市面上专用支撑耗材价格更高,普通 PETG 即可达到同等效果。


总结

如今 3D 打印实用性与普及度大幅提升,搭配工程级高分子耗材,不再只能制作小玩具。只要遵循成型工艺设计规范,普通 PLA + 打印件也能在严苛工况下保持耐用性。

在 CAD 建模初期养成标准化设计习惯,能大幅简化定制件试制流程:

批量建模多款变体一次性打印,缩短试制周期;

壁厚、层高匹配喷嘴、层厚整数倍,优化打印路径;

建模时预留支撑分界结构,利用 PETG/PLA 异种支撑切片工艺;

零件本体蚀刻规格标识,实现实物版本可追溯、可复刻。

贴合 FDM 熔融成型工艺特点搭建 SOLIDWORKS 建模规范,能够节约时间、降低耗材成本,产出耐候性优良的功能件。不要再把 3D 打印机当作新奇玩具,它是一站式定制加工核心工具。
