使用剖切范围自定义 SOLIDWORKS 工程图中的剖视图

您是否曾经需要在剖视图中完整显示某些零部件，或是去除工程图里部分剖面线？如果有这类需求，借助 SOLIDWORKS 中的剖切范围（Section Scope）功能，有几个实用技巧可以实现该效果。

打开剖切范围设置

创建剖视图时，剖切范围选项卡会自动显示。

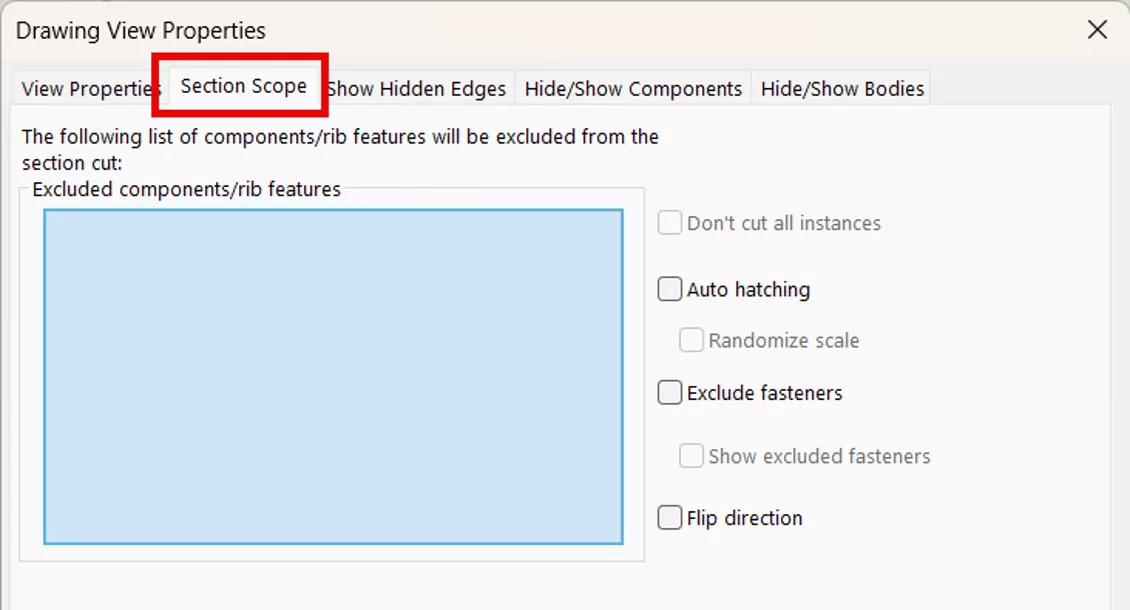

如果剖视图已经创建完成，您可以右键单击该剖视图，选择【属性】，再切换至剖切范围选项卡。

在工程视图属性窗口的剖切范围对话框或选项卡中，提供多项用于自定义剖视图的设置。我们可以排除零部件 / 肋特征、切割重复零部件的所有实例、为视图自动生成剖面线、排除紧固件，以及反转剖切方向。

排除零部件 / 肋特征与紧固件

在工程图的剖视图中选取零部件 / 肋特征

对话框保持打开状态时，选中的零部件会显示在蓝色的排除的零部件 / 肋特征输入框内。可直接在工程视图上选取零部件和肋特征。

示例

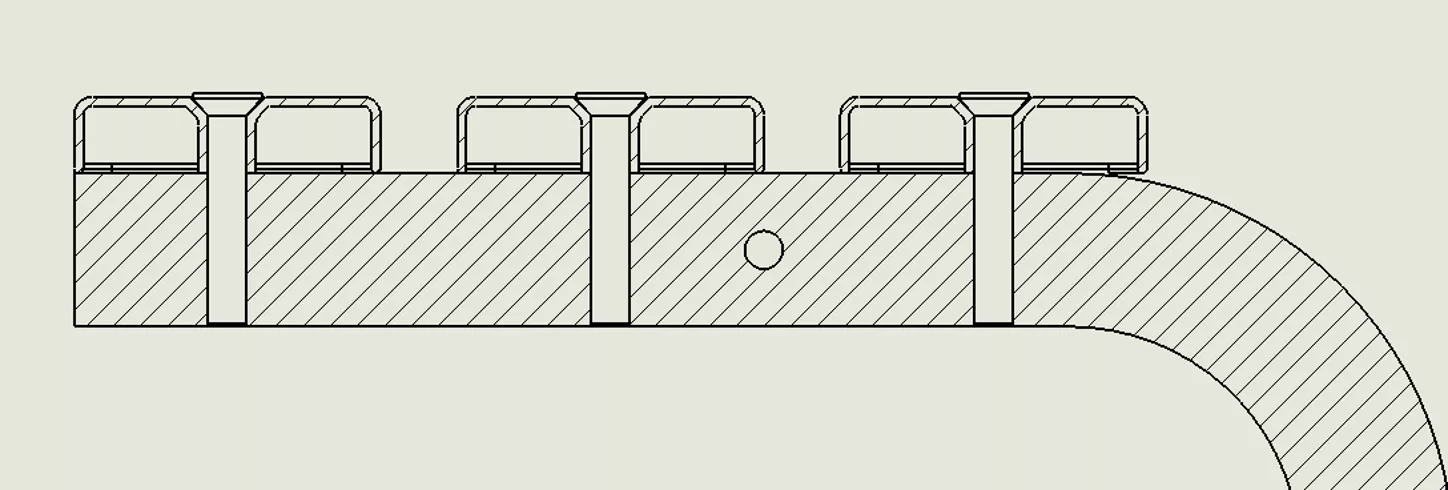

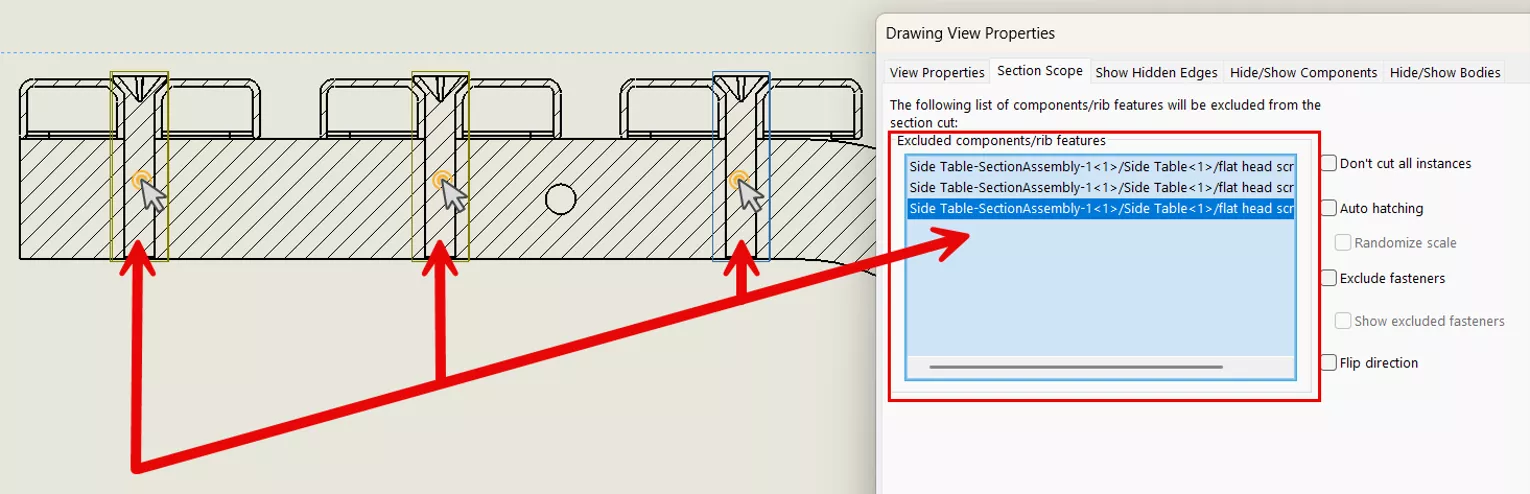

在本例中，我在工程视图里选中了 3 颗螺钉。在属性对话框中点击【确定】后，螺钉将不再显示剖面线，代表这些对象不再被剖切。

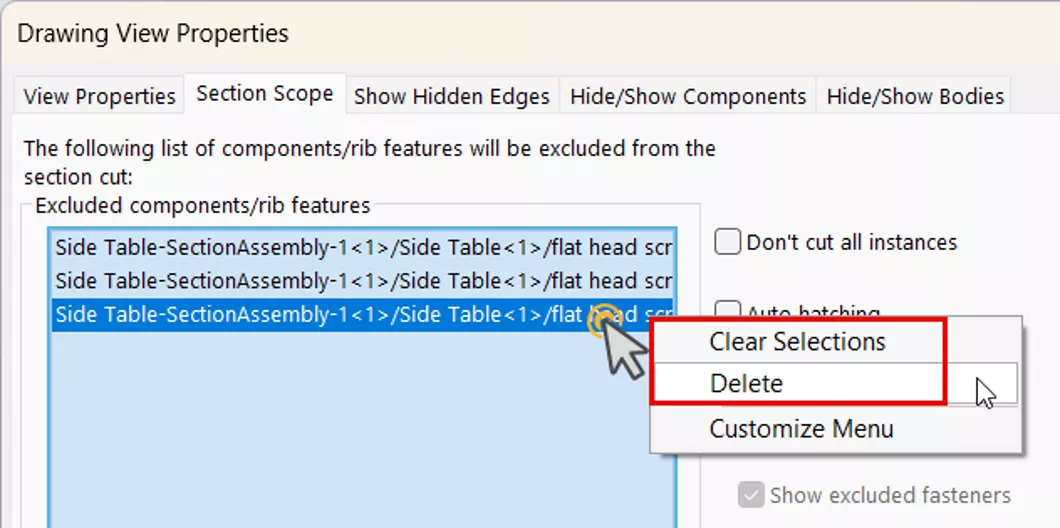

如需从列表中移除某个零部件，可以在工程视图中取消选择该对象，或者在排除的零部件 / 肋特征列表内右键单击该零部件并选择【删除】。如需清空整个排除列表，点击【清除选择】。

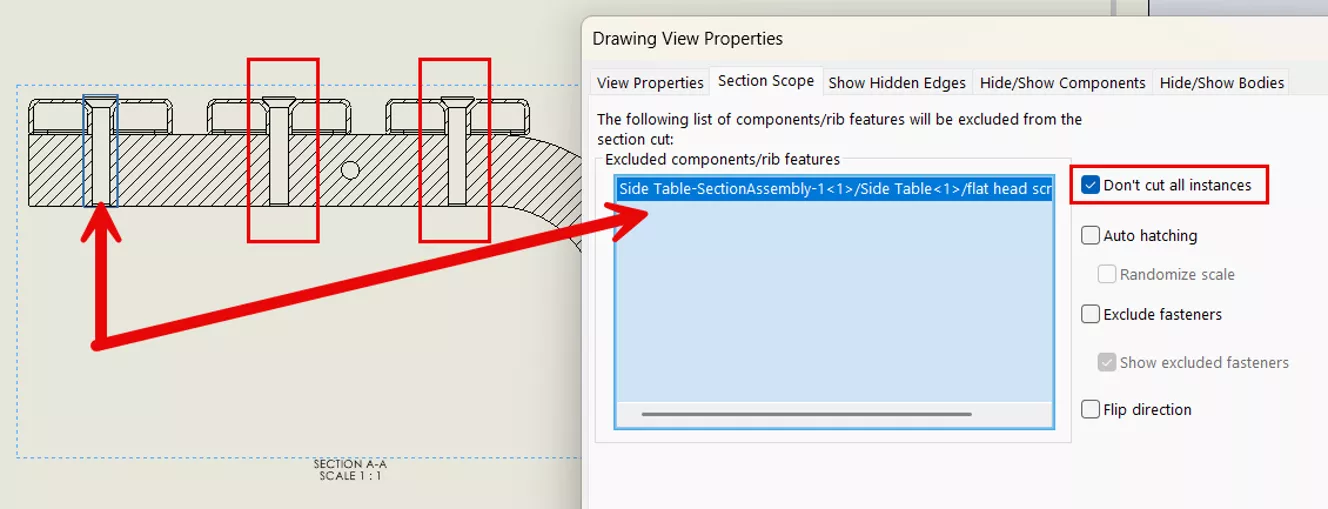

软件默认会剖切所选零部件的全部实例。如果您仅希望剖切 / 切割添加到排除列表中的特定实例，请勾选不切割所有实例选项。

为零部件添加紧固件 “标记”

排除紧固件选项用于快速处理标准五金件，功能含义直观易懂。若要手动将某个零部件定义为紧固件，请在其文件属性中添加 `IsFastener` 属性。

1. 打开该零部件或紧固件文件。

2. 依次点击【文件】>【属性】，切换至【自定义】选项卡。

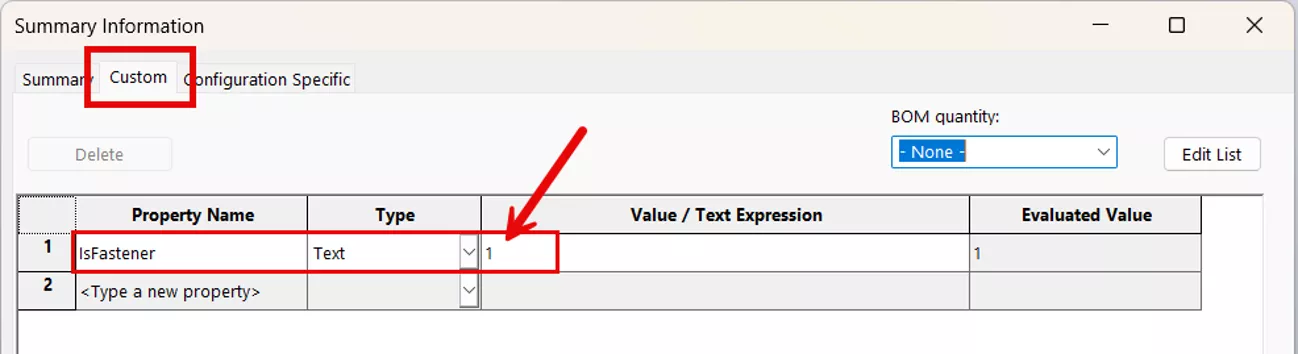

3. 新增属性名称为 `IsFastener`，将【值 / 文字表达式】设置为 `1`。

4. 重建模型（快捷键 Ctrl+Q）并保存文件。

5. 返回工程图文件。

6. 右键单击剖视图，选择【属性】，打开剖切范围选项卡。

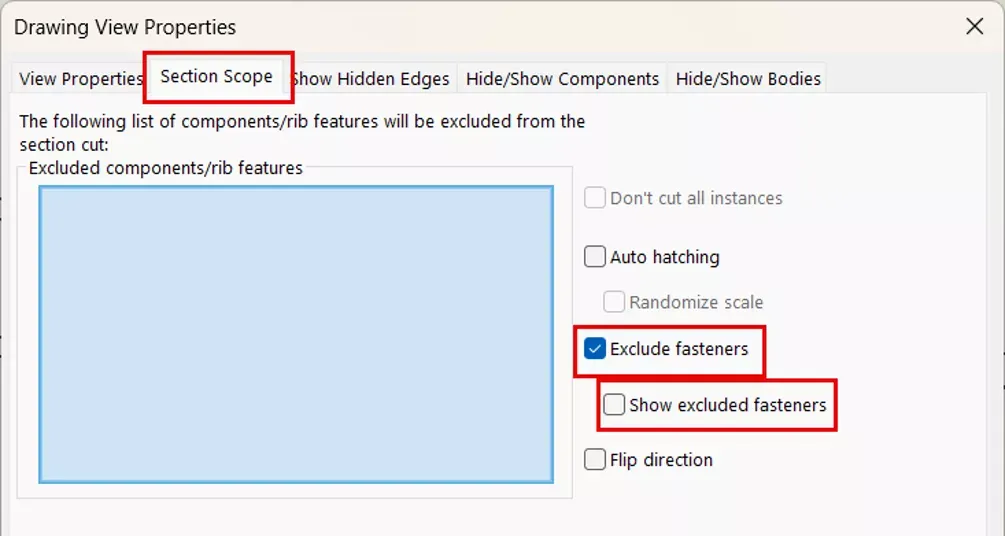

7. 勾选【排除紧固件】选项。

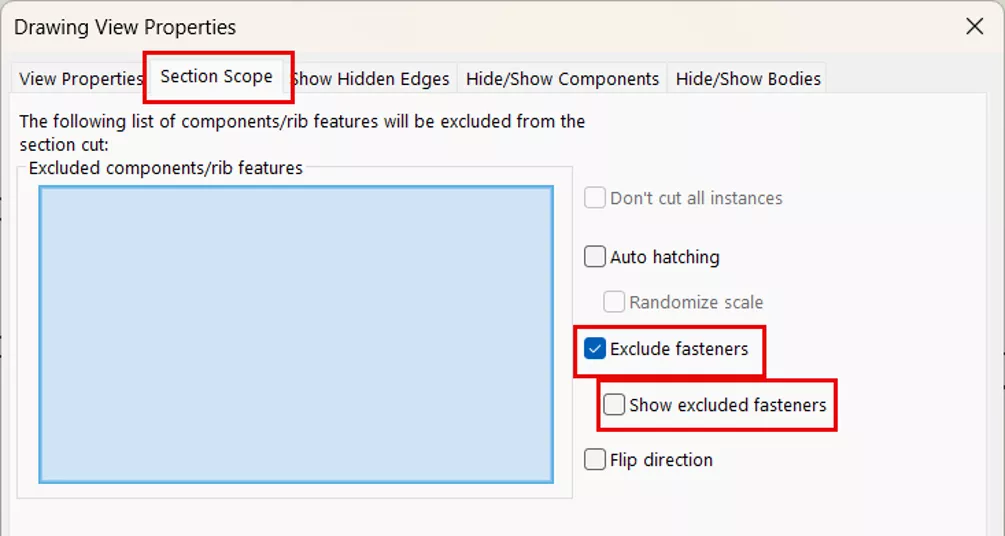

8. 可选操作：点击【显示排除的紧固件】预览被排除的紧固件。

示例

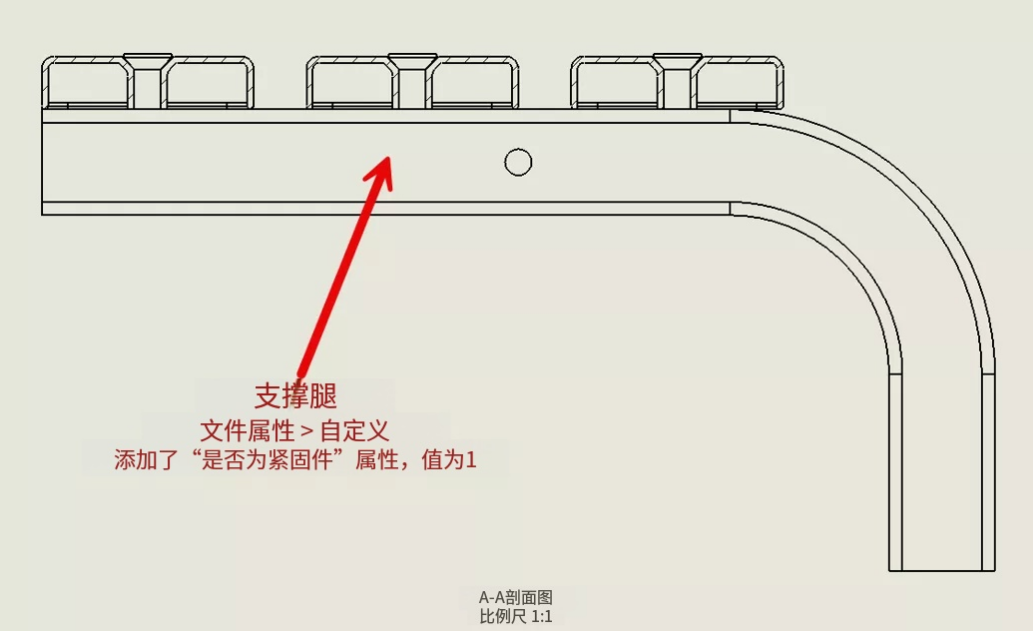

本例中，我为名为 “支撑腿” 的零件添加了值为 `1` 的 `IsFastener` 属性。之后在剖切范围选项卡中勾选【排除紧固件】，该零件在工程剖视图中将不再被剖切。

剖视图的剖面线选项

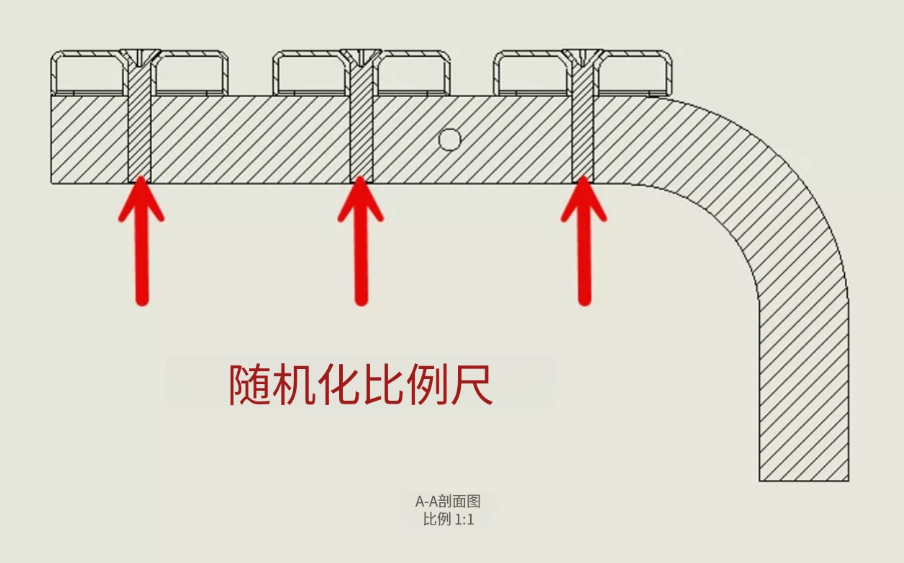

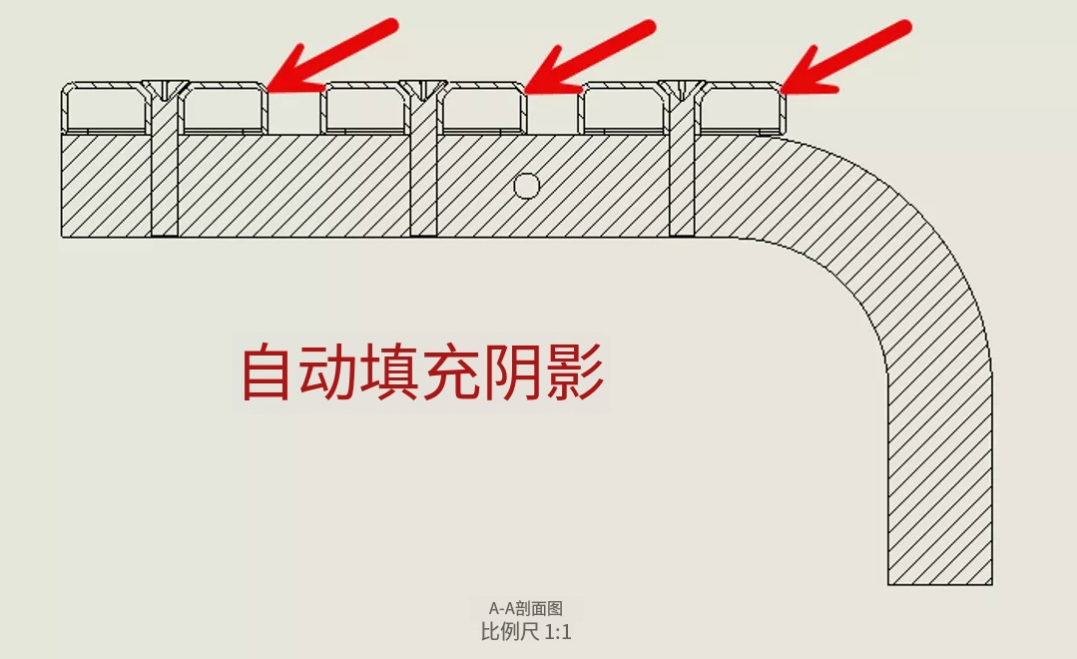

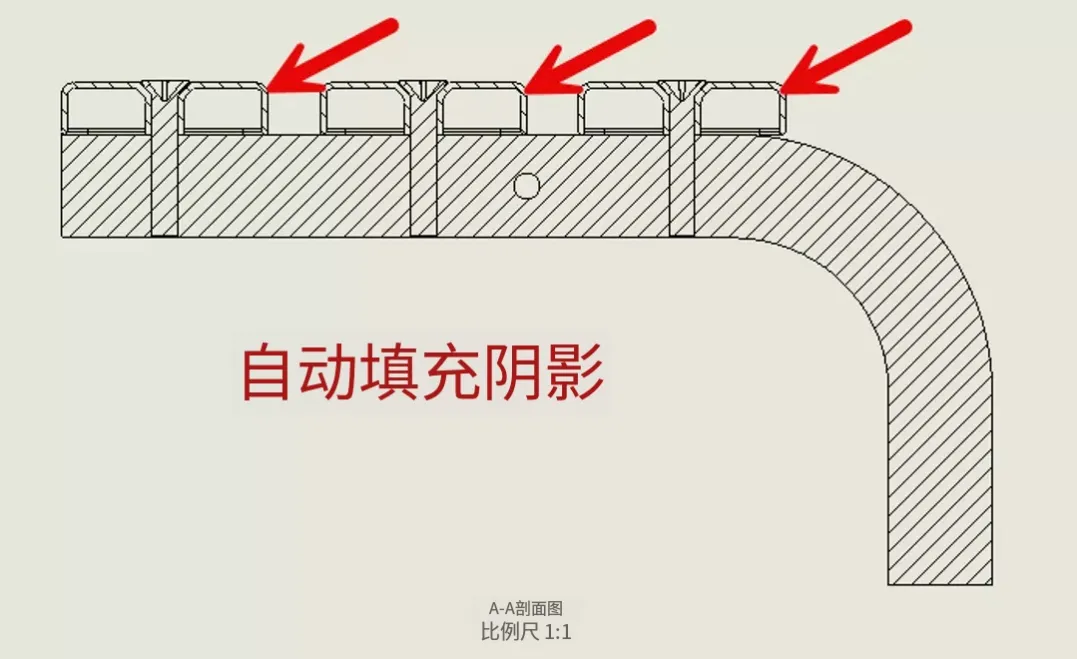

在剖切范围选项卡中，您同样可以控制剖视图中剖面线的显示效果。自动剖面线选项会自动更改相邻切割面上剖面线的角度。其下方的随机化比例选项，可以修改工程视图中相同材质零部件的剖面线大小。

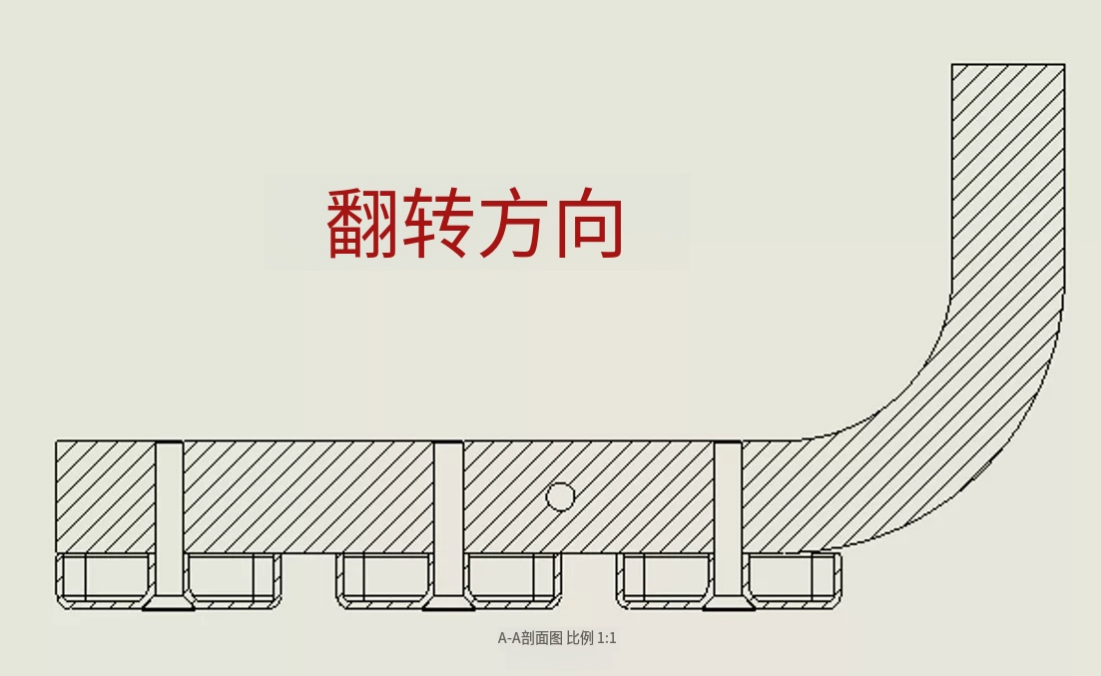

最后一项反转方向功能浅显易懂，勾选后即可反转剖视图的剖切方向。

结语

通过自定义剖切范围中的各项设置，能够让剖视图更加清晰地表达 SOLIDWORKS 工程图中的设计细节。希望本文的介绍可以帮助您熟悉这些操作技巧。
