如何修复 SOLIDWORKS 草图错误

SOLIDWORKS 中的草图错误会直接阻断建模工作流程，使您无法新建特征，甚至造成整个模型损坏。幸运的是，SOLIDWORKS 软件配备专门工具用于修复这些草图错误。针对草图过定义、缺少几何图元以及其他各类错误，借助这些工具可以快速恢复正常工作。

SOLIDWORKS 修复草图错误的工具

您可使用的三大主要工具包括：修复草图、检查草图合法性以及草图专家 (SketchXpert)。

使用这些工具可以避免完全重新绘制草图，也无需耗费大量不必要的时间手动排查修复。在建模早期就处理草图错误，还可以避免生成不合格的特征。

修复草图

SOLIDWORKS 的【修复草图】工具可以修复损坏或者开放的草图。该工具相当于把草图放到放大镜下，识别肉眼难以察觉的微小间隙以及相互重叠的草图图元。

使用修复草图操作步骤：

1、打开草图环境，依次点击【工具】>【草图工具】>【修复草图】。

调出修复草图命令

2、在弹出的对话框中，设置要检查的最大间隙距离，点击【刷新】。

3、SOLIDWORKS 会使用放大镜图标高亮显示错误位置。

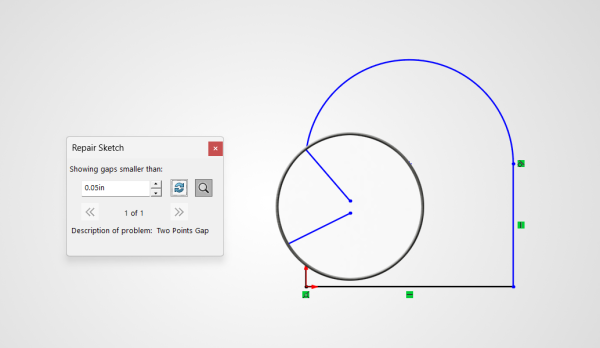

放大镜图标将高亮显示 SOLIDWORKS 草图中的错误。

4、拖动端点使其相互重合，确保草图为封闭状态。

封闭草图的内部会显示浅蓝色或者灰色填充底色。如果草图内部颜色依旧和 SOLIDWORKS 背景色一致，请保存并退出草图，刷新颜色显示。

检查草图合规性

当您要生成的特征执行失败时，可以使用该工具检查草图存在的错误。SOLIDWORKS 会提示需要修复哪些内容，特征才可以正常生成。

使用检查草图合法性操作步骤：

1、依次点击【工具】>【草图工具】>【检查草图合规性】。

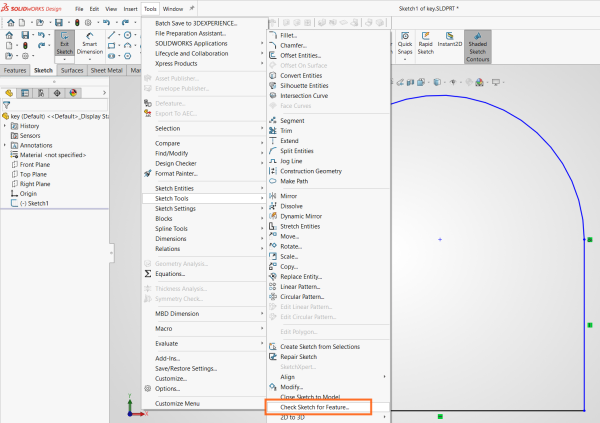

调出检查草图命令

2、在弹出对话框的下拉列表中，选中您尝试创建的特征类型。

3、点击【检查】，将会弹出消息框，说明存在的问题。

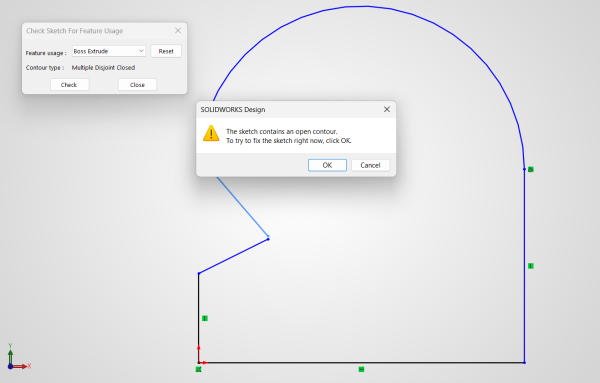

提示特征失败原因的警告消息

如果问题根源是草图存在间隙，在错误消息框点击【确定】之后，SOLIDWORKS 会自动调出【修复草图】工具。

草图专家（SketchXpert）

草图专家通过循环遍历潜在解决方案，完成错误诊断。

如果其中某一项方案符合您的设计意图，就可以使用草图专家修复问题。当草图因为过定义显示为红色时，该工具才可用。

使用草图专家操作步骤：

1、针对过定义草图，点击屏幕底部的【未找到解决方案】。

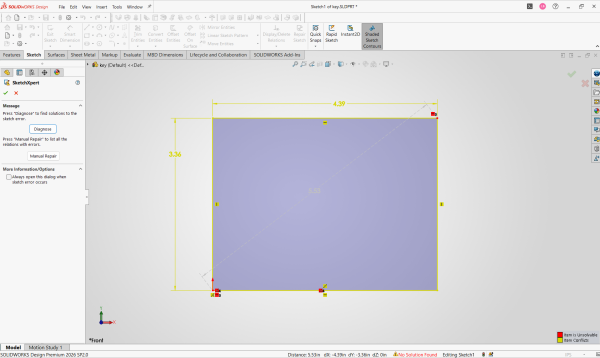

SOLIDWORKS 中的过定义草图

2、点击【诊断】，SOLIDWORKS 会列出多项潜在解决方案，您可以逐项查看。

3、点击【手动修复】，系统将展示冲突的几何关系，由您自行决定删除哪一项。

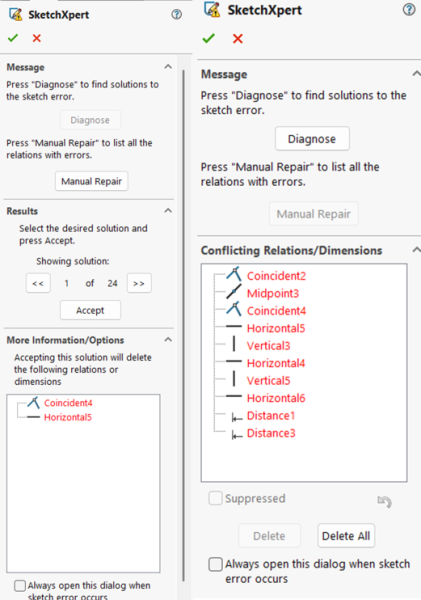

手动修复与诊断选项对比

4、修复草图时，可以逐项筛选诊断给出的解决方案，或者删除冲突几何关系。

如果所有给出的方案都无法保留您的设计意图，最好清除问题区域全部几何关系，重新绘制该部分草图，从零开始。

提升故障诊断能力

错误修复与问题排查是《SOLIDWORKS 基础教程》课程涵盖的众多主题之一。您可以参加智诚科技的线上或线下课程，跟随经验丰富的讲师学习设计意图、基础建模与草图绘制、工程图、装配体以及阵列等高级特征。

课程提供 实操学习模式包含案例学习、练习示例，同时支持学员随时提问。通过 SOLIDWORKS 基础课程，您将熟练掌握 SOLIDWORKS 操作环境，更有能力承接各类设计项目。
