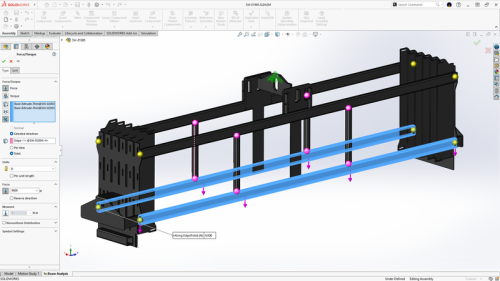

1、梁单元受力选项

• 为梁单元施加载荷时，现可选择按单项 (Per Item) 或总 量 (Total) 方式定义，

• 从而在结构仿真中实现更精确的控制。

优势

 载荷定义灵活性更高，有助 于提升建模效率。

2、随机振动分析中的销钉连接器力结果

• 现可在随机振动仿真中提取详细的销钉连接器力数据。

• 可获得完整的力分解结果，包括剪力、轴向力、弯矩和 扭矩。

优势

提升振动环境中销钉连接的 设计精度，并简化其分析流 程。

3、角位移绘图选项

• 角旋转结果现可选择以度或弧度为单位绘制，为位移数 据的显示和解读提供了更大灵活性。

优势

 角度测量单位可选，能够符 合您的工程标准和项目要 求。

4、有效性检查功能增强

• 针对材料缺失、网格控制无效和夹具定义不完整的情 况，提供更清晰的异常提示，从而提升仿真可靠性。

• 现在，用户可一键取消报告选择、更快访问应力诊断工 具，并接收更简洁的验证信息，从而显著加快问题解决。

优势

提供更清晰、更快速的诊断 功能来解决设置问题，从而 提升仿真精度与速度。

5、壳单元功能增强

• 用户现可通过设置厚或薄壳定义的全局默认值，节省设 置时间。

• 还可在壳单元边线上指定分布式远程载荷/质量。

优势

 简化设置过程，并提升复杂 壳结构的建模精度。

6、响应频谱中的远程质量

• 现可将远程质量作为响应频谱分析的一部分。

 • 可将未包含在网格中的零部件质量作为外部载荷施加到结 构上，从而精确模拟这些零部件产生的力学效应。

优势

 用户可使用远程质量替代物 理零部件，从而优化仿真设 置。

SOLIDWORKS Plastics

 7、后处理功能增强

• 现可在填充仿真结果中查看新增的"未填充体积"图，以 及短射预测结果。

 • 轻松识别因材料注射不充分而残留的未填充区域。

优势

 可同时识别材料未充分填充 区域和短射预测结果。

SOLIDWORKS Plastics

8、基于边线的排气口定义

• 现可直接在模型边线上定义排气口边界条件，进行更真 实的排气分析。

 • 可在型腔和冷流道系统域中同时应用排气口，从而更准 确地反映模具行为。

优势

 现支持直接在模型边线上定 义排气口边界条件，以提升 仿真真实度。

SOLIDWORKS Flow Simulation

 9、薄缝填充功能

 • 可使用指定材料自动填充薄缝隙，实现更真实的热建模 效果。

 • 用户可定义厚度阈值，以准确仿真实际装配体。

优势

 可更精确地获得热传递路 径，特别是在紧密排列或粘 接的组件中。

SOLIDWORKS Flow Simulation

10、组件浏览器：新增列

• 现可直接在组件浏览器中查看所有组件温度和表面热源 的汇总信息。

 • 一目了然，快速完成热评估。

优势

 可高效识别过热组件或热量 分布不均的区域。
