SOLIDWORKS Electrical机电一体化设计｜解锁协同设计与3D仿真模拟新势能

在制造业竞争日趋激烈的当下，装备制造企业正遭遇双重发展难题。市场端，企业渴望打造更高品质产品、压缩研发成本、缩短产品上市周期，抢占市场先机；技术端，产品集成度持续提升，模块化设计普及，设备体积缩小、元器件排布愈发密集，设计约束条件日趋复杂，同时还要适配不断更新的行业标准与规范。在此背景下，机械、电气、液气一体化的机电协同设计，已经成为产品研发的必然发展趋势。

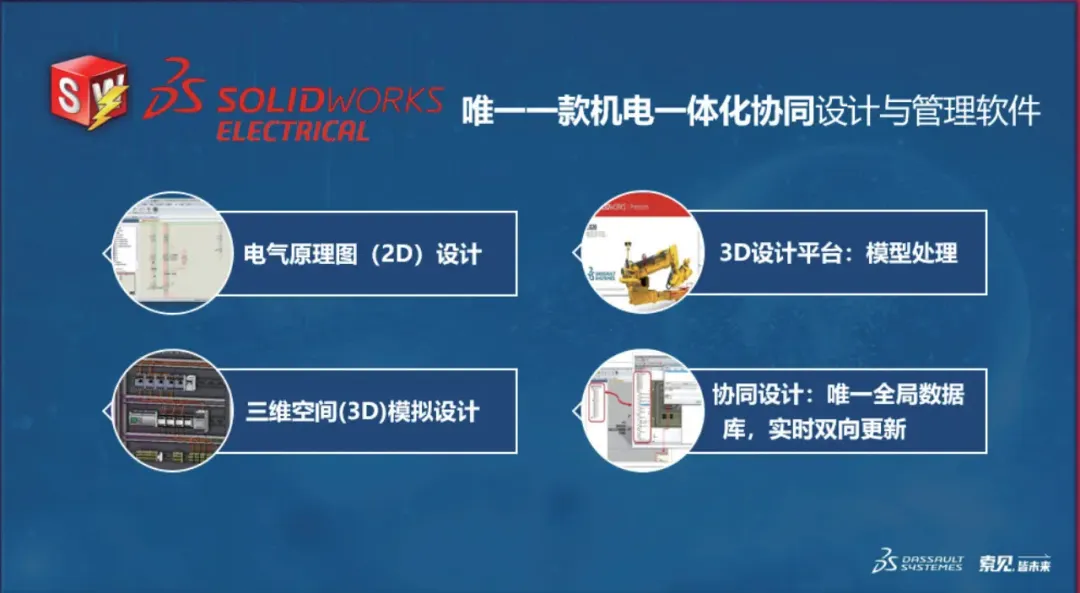

什么是真正的机电一体化协同设计平台？

并非简单拼接机械与电气绘图工具，真正的机电一体化设计平台，需要同时具备四大核心能力：基于数据库完成高效精准的电气原理图设计；支持 3D 空间布局、智能布线、线长核算、空间避让等仿真模拟；可高效处理标准电气元件与复杂大装配体模型；实现机械与电气数据双向实时动态交互，适配装配体版本迭代、设计变更。

SOLIDWORKS Electrical 便是满足以上全部要求的机电协同设计平台，整套平台由三大模块无缝组合：

✅SOLIDWORKS Electrical Schematic Professional：专业电气原理图设计模块

✅SOLIDWORKS Electrical 3D：电气三维布局与布线仿真模块

✅SOLIDWORKS CAD：零件建模、大装配体机械设计平台

三者深度集成，打通数据壁垒，机械、电气数据双向同步更新。

机电协同设计平台，赋能企业研发升级

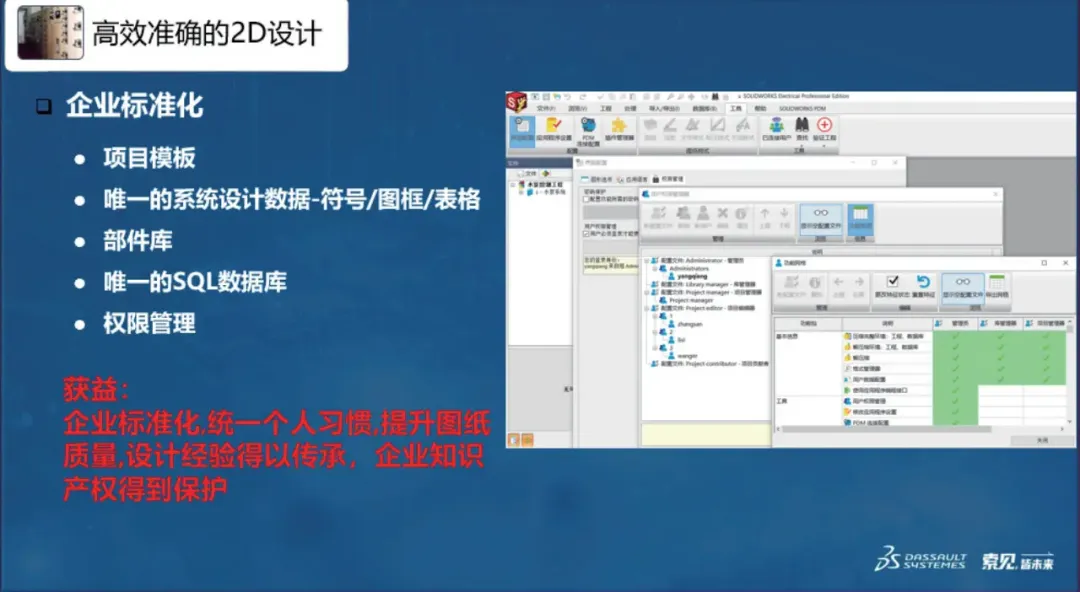

🔹夯实企业设计标准化根基

平台内置 IEC、GB、ANSI 多国电气符号标准，汇聚 1700 + 厂商元器件库，配套标准图框、报表模板。依托 SQL 数据库统一管控资源，借助项目模板固化企业设计规范。搭配分级权限管理，统一全体工程师设计习惯，规范项目全流程。

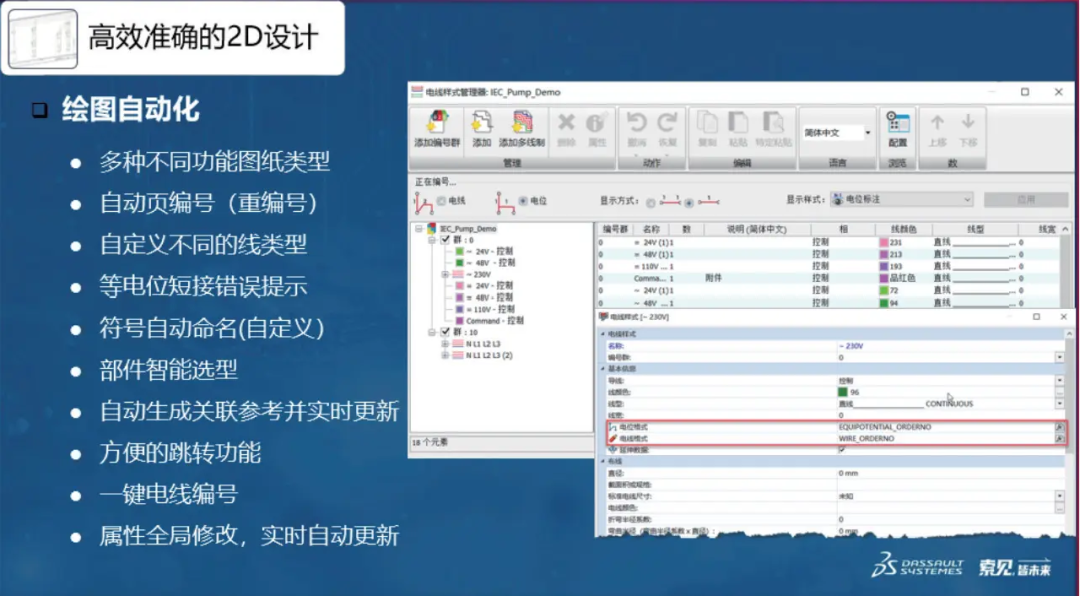

🔹2D 原理图，告别重复绘图，减少人为失误

丰富的自动化原理图设计功能，把工程师从繁琐手绘绘图工作中解放。工程师将精力聚焦方案构思与性能优化，系统规避大量人为绘图错误，提升原理图输出效率与准确率。

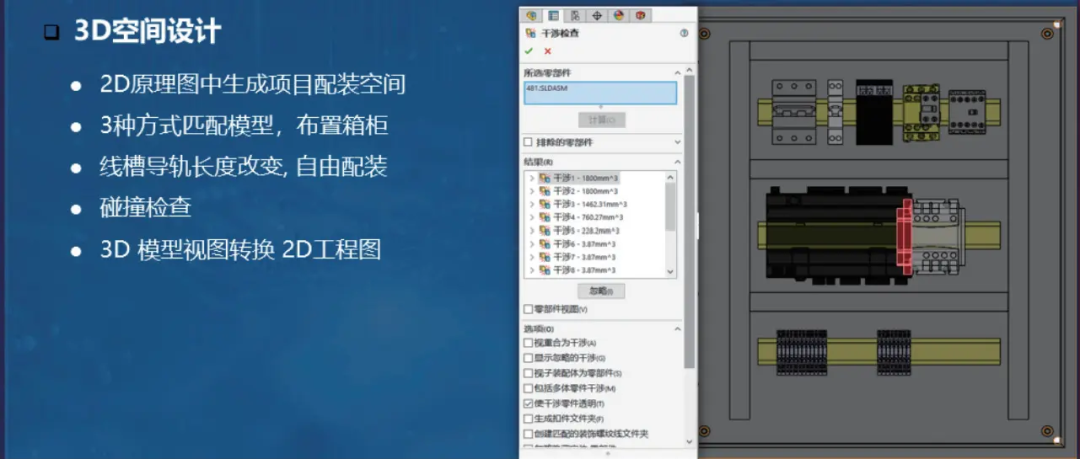

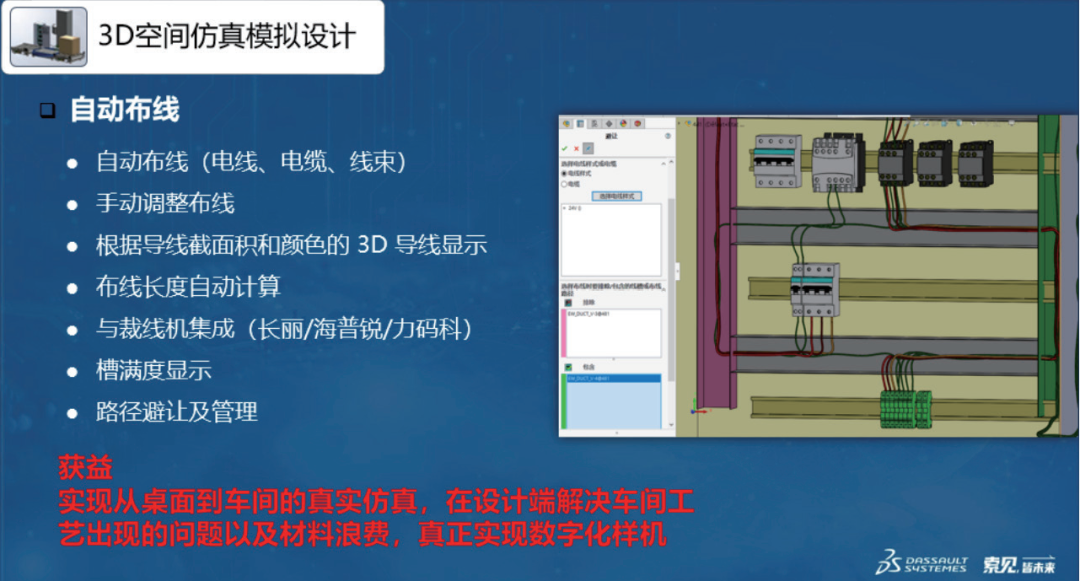

🔹3D 仿真模拟，打通设计到生产全链路

Electrical 3D 深度嵌入 SOLIDWORKS 机械环境，可完成模型装配、智能开孔，电线、电缆、线束自动布线，自动核算线缆长度、线槽填充度。软件可对接下线机设备，将设计数据直接落地生产加工；搭配扫码识别，工艺人员能够直观查看三维装配模型，实现可视化接线作业。

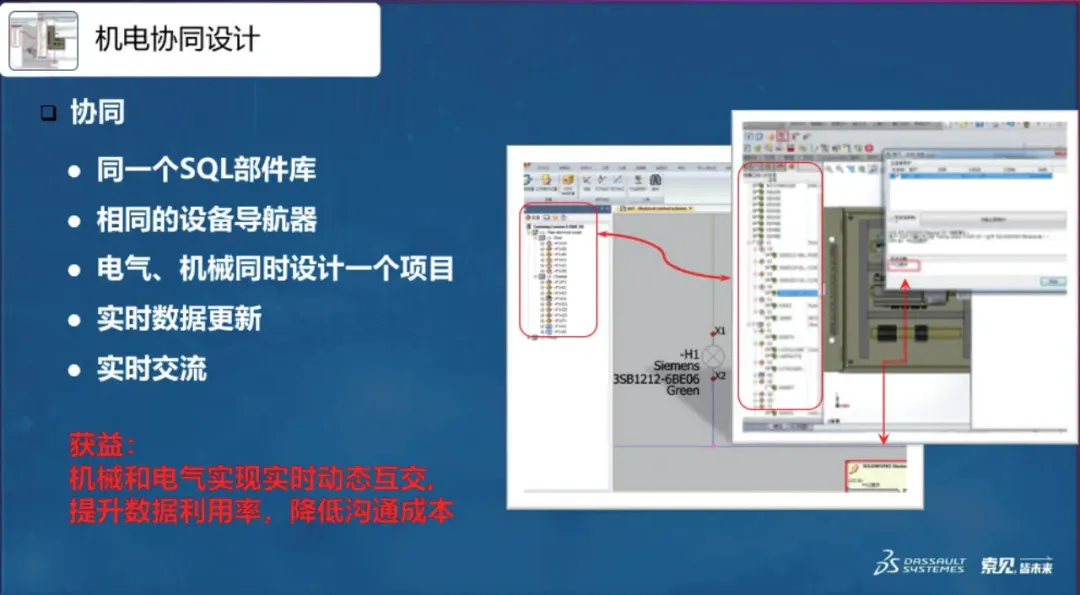

🔹双向实时同步，实现真正机电协同

2D 原理图与 3D 布线模块共用同一 SQL 数据库，设备对象全局唯一。不管在二维原理图或是三维装配环境新增、修改、删除器件，两边数据自动双向同步，彻底解决机电设计信息不同步、版本错乱痛点。

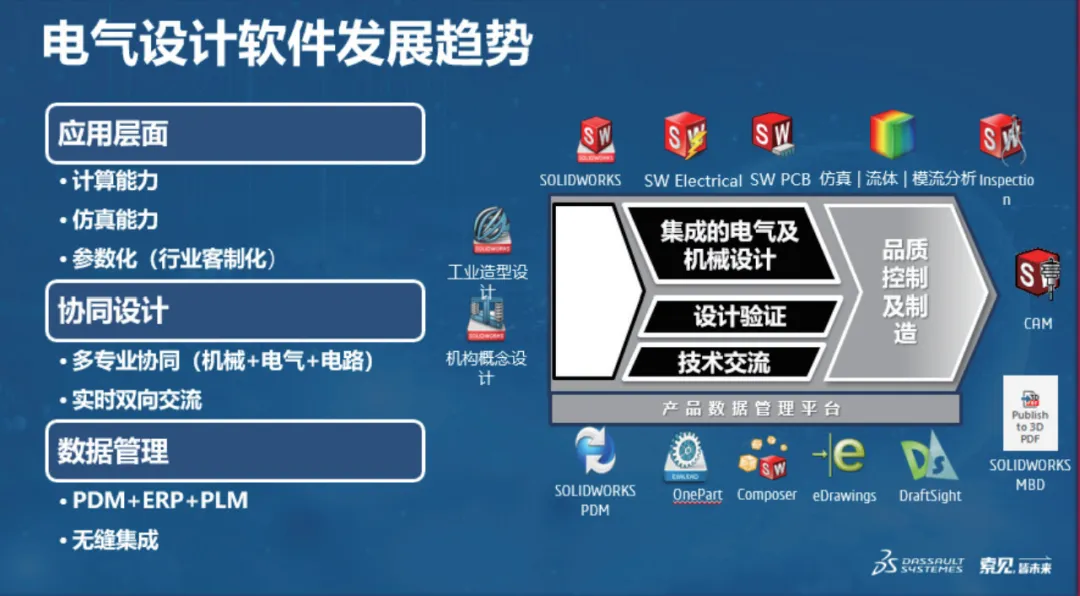

电气设计未来：打破专业壁垒，实现多专业数据流转

电气设计早已不止绘制原理图，仿真验算、定制化功能块成为刚需。但想要应对快速变化的市场，企业不能局限单一专业优化。

打破机械、电气、电子等专业的数据孤岛，实现跨专业数据高效流转，才是企业核心竞争力。同时研发数据可对接 PDM、PLM、ERP 管理系统，让设计数据有序流转于企业全业务链条，全方位压缩产品整体研发周期。

智诚科技ICT 作为达索 SOLIDWORKS 中国首家认证增值服务商，依托机电一体化全套解决方案，助力制造企业落地机电协同研发，完成数字化研发能力升级。

了解详细的机电一体化解决方案 咨询电话：400-886-6353
