刹车踏板引热议，问题只在"塑料"上吗？SOLIDWORKS Simulation设计验证告诉你

一脚急刹，让刹车踏板背后的支架成为讨论焦点。

在懂车帝发布的各型号车辆刹车踏板测试与拆解视频中，支架断裂的画面引发关注。看到这一幕，一个疑问很容易浮现：塑料支架，够结实吗？

视频里的同类零件对比，又带出了另一个问题：材料相近，壁厚、加强筋和支撑位置不同，承载表现会有多大差别？

这个藏在踏板背后的零件，值得从结构设计的角度再看一眼。

同样是塑料 支架的差别在哪里？

视频中把几款踏板总成摆在一起，比较了转轴附近的支撑、局部壁厚和加强筋。外形上的差异，正好提供了一个理解受力的入口。

脚踩下去的力，要经过踏板、转轴和支架传到固定位置。沿着这条路径，哪些部位承担支撑、哪些连接处容易集中受力，都与结构形状有关。

可以想象用相近的材料做两把椅子：椅腿怎样连接、横撑放在哪里，会影响椅子的承载表现。支架设计也有类似的道理。

材料的性能，需要通过合适的结构发挥出来。 判断一个零件是否可靠，需要把材料、结构和使用条件一起考虑。

一条加强筋 能改变多少？

如果转轴附近需要更好的支撑，增加加强筋是否有效？局部加厚会带来多大变化？调整连接处的形状，能不能让受力更均匀？

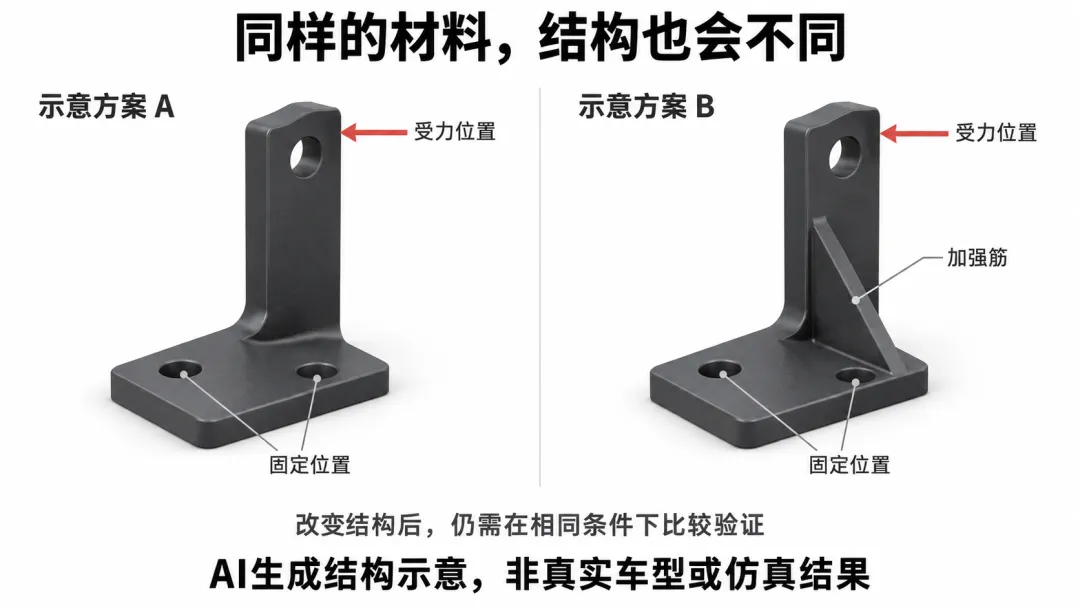

通用支架结构示意。增加加强筋后，仍需在可比条件下验证受力表现。

这些都是可以继续验证的问题。加强筋的位置和方向不同，带来的效果可能不同；增加材料，也要兼顾重量、空间和制造要求。

仅凭“看起来更厚、更结实”，很难知道改动是否达到了预期。设计人员需要一种方式，把不同方案放到可比的条件下，看看力传到了哪里、零件怎样变形。

把疑问带进模型 先比较再决定

这时，结构仿真就能进入设计流程。

以一套用于说明的踏板支架设计为例，借助 SOLIDWORKS Simulation，设计人员可以在三维模型中设置材料、固定方式和载荷，给零件做一次有明确条件的“虚拟加载”。

应力分布可以帮助定位集中受力的区域，位移结果可以显示变形情况。哪些部位需要加强、哪些位置需要进一步试验，因而有了更具体的分析依据。

SOLIDWORKS Simulation 与 SOLIDWORKS 三维设计环境集成。修改加强筋、壁厚或支撑位置后，可以基于更新的模型重新分析，在可比的载荷、约束和分析设置下，比较不同方案的表现

这样，一次设计修改就能对应一次验证，让“改哪里、为什么改”更清楚，也帮助后续样件测试找到重点。

从一个小支架 开始验证设计

这套思路同样适用于设备底座、连接件等承载零件。设计阶段多比较一个方案，就多一份了解结构表现的机会。

仿真结果需要合理的输入条件，也需要与实物测试配合。对于玻纤增强塑料等材料，还要按分析需要考虑纤维方向、成型工艺等因素。

这次踏板讨论让更多人关注到零件背后的结构。对于设计团队，值得继续追问的是：在做出样件之前，能否先把关键受力位置和结构方案比较清楚？ SOLIDWORKS Simulation 为这样的设计验证提供了工具。

你还想了解哪些零件背后的结构设计？欢迎留言交流。
