SOLIDWORKS 基础扫描特征操作方法教程

SOLIDWORKS 中的扫描特征是一款通用性极强的建模工具，用户可通过二维截面轮廓草图，沿自定义草图路径进行扫掠移动，以此实现模型材料的添加或切除。轮廓与路径的组合形式可极为基础，也可根据设计需求设置得更为复杂。本文将详细讲解创建基础扫描凸台 / 基体特征的操作步骤，以此建模制作一款简易安装支架

无论是复杂还是简易的扫描特征，建模前都需完成少量准备工作；但准备就绪后，仅需选中轮廓与路径，点击 “确定” 即可完成操作。行业最佳实践建议：优先创建扫描路径，再绘制扫描轮廓。这样可确保绘制扫描轮廓草图时，能够直接参照扫描路径草图进行约束关联。

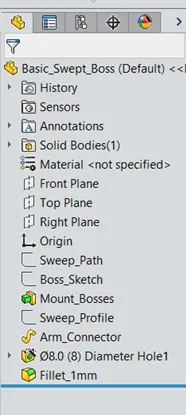

以本次安装支架建模为例，设计意图直接决定了特征的创建顺序。从特征管理器设计树中可以看到，软件先创建了 “扫描路径” 草图，以此确定安装凸台的目标位置，确保扫描轮廓始终与凸台中心保持对齐（见右侧图示）。

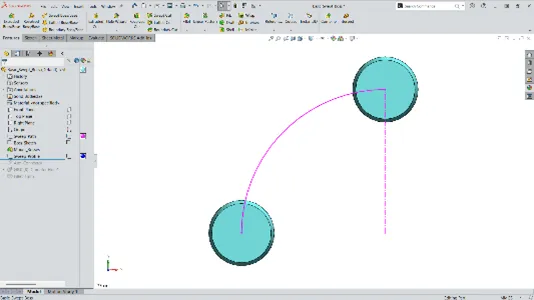

下一步创建凸台特征，模型中会生成两个相互独立的实体。

随后绘制 “扫描轮廓” 草图，需在轮廓草图与路径草图之间添加穿透几何关系。这是扫描特征创建成功的核心关键，可保证截面轮廓草图与扫描路径草图的起点精准接触；若两个草图未实现物理接触，扫描特征将创建失败。

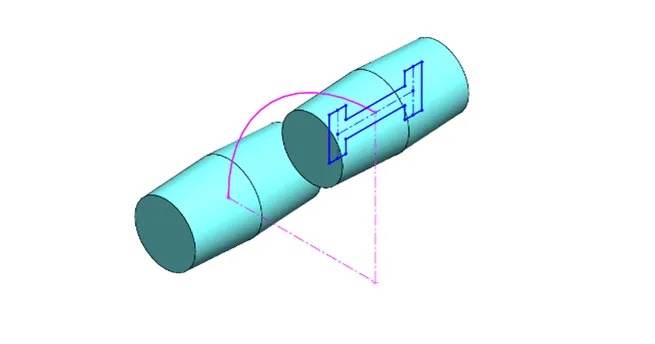

准备工作全部完成后，即可执行扫描操作，通过桥接方式连接两个安装凸台。桥接是一种常用的高级建模技法，也是 SOLIDWORKS 高级零件建模课程中重点讲解的技法之一。此时显示 “扫描轮廓” 草图（蓝色高亮）与 “扫描路径” 草图（品红色高亮），可更直观地预览两个凸台的连接方式，同时也能让扫描凸台 / 基体属性管理器中的选择选项更清晰易懂。

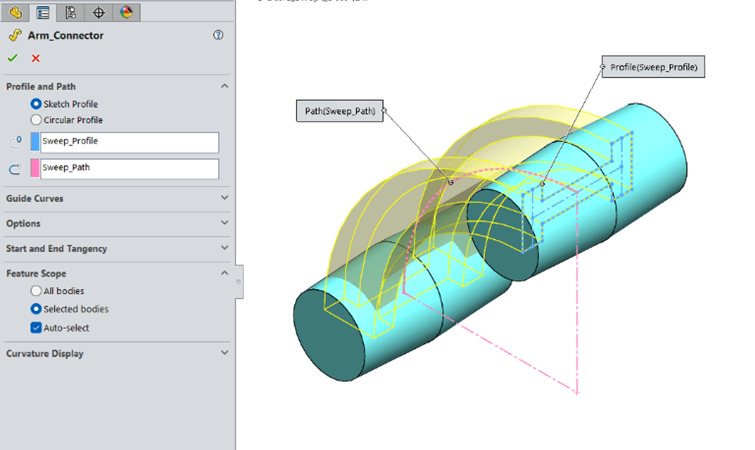

如左侧图示所示，需在 “轮廓与路径” 选择框中先选中扫描轮廓，再选中扫描路径。此外需核对另一项关键设置：确保扫描特征设置为与构成安装凸台的两个实体合并。该设置可在属性管理器的 “特征范围” 区域预览效果。确认所有参数设置无误后，点击 “确定” 按钮，即可完成扫描特征的创建。建模最后一步，添加安装孔与圆角特征，完成模型的精细化处理。

操作总结

简言之，SOLIDWORKS 扫描特征由轮廓草图与路径草图两部分构成。建议优先创建路径草图，便于绘制轮廓时与路径建立约束关联。完成这两个独立草图的绘制后，在扫描凸台 / 基体属性管理器中选中二者，即可创建基础扫描特征。
