SOLIDWORKS Simulation 缆索接头功能详解

SOLIDWORKS Simulation 中的缆索接头是一款功能强大的工具，可在虚拟仿真环境中等效模拟钢缆、绳索与链条。在起重载荷工况中，这类构件属于关键承载件，可用于多实体零件或装配模型内部零部件之间的连接建模。

缆索具备仅受拉、非线性力学特性，在仿真算例中使用缆索接头，能够避免对缆索、链条进行过度简化，防止设计仿真结果失真。

什么是缆索接头

缆索接头为 SOLIDWORKS Simulation 专业版与高级版专属专用单元，用于在零件或装配体中模拟零部件之间的钢缆、绳索、链条。该功能无需建立缆索完整几何外形，以简化形式复现缆索核心力学行为，大幅降低仿真计算量。

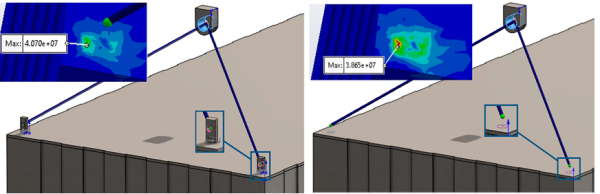

采用缆索接头完成的仿真算例

与传统结构单元不同，缆索接头属于仅受拉单元，仅在承受拉力时承载载荷。这一特性至关重要，现实中的缆索无法承受压力与弯矩作用。

缆索接头采用分布式耦合算法进行运算：将缆索两端接头处的参考节点，与所选面、边线周边的一组耦合节点建立关联。该算法可还原真实载荷传递规律，无需在连接区域对网格进行精细化加密处理。

在 SOLIDWORKS Simulation 中定义缆索接头

缆索接头的连接几何对象支持多种组合形式：实体曲面之间、圆形壳边线、顶点、顶点与面组合、顶点与圆形边线组合、圆形边线与面组合。

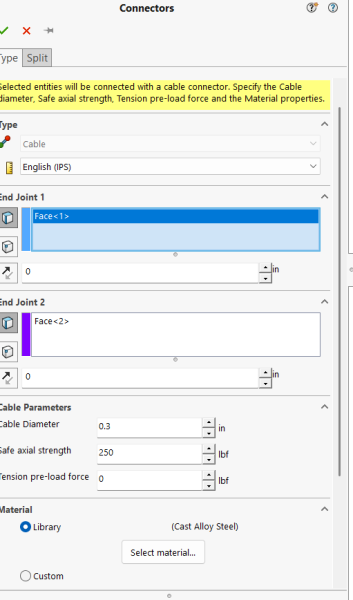

缆索接头属性管理器界面

可用于定义缆索力学行为的几何元素包含：圆形面 / 平面、边线、顶点。

圆形面或平面

圆柱面、平面、分割面均可作为支撑连接面。选用分割面时，无需建立加劲板、锚座等实体模型，仅通过分割面即可划定缆索连接区域。

举例说明：无需建模吊钩或连接支架来固定缆索，可在零部件上吊钩、支架的安装位置创建分割面，将该分割面设为支撑区域，并输入偏移距离，以此定位接头端节点。

边线

可在壳体圆形边线、普通边线、选定曲面、实体顶点之间创建缆索接头。针对圆形边线，软件会将参考节点自动布置在圆形边线形心，逻辑与圆柱面保持一致。

顶点

缆索接头可建立在实体或壳体的顶点之间。与边线、曲面选择逻辑不同，顶点耦合不会将耦合约束扩散至整个曲面或整条边线，仅在顶点影响范围内局部生效。

两节点之间建立缆索连接示意图

缆索一端或两端均可选用顶点；也可一端选用顶点，另一端选用曲面或边线。缆索会在两个参考节点之间生成直连力学单元。

缆索接头应用实例

举例：使用缆索接头将底座四个角点与固定块相连，为缆索接头设定任意预拉力数值与许用轴向安全强度值。

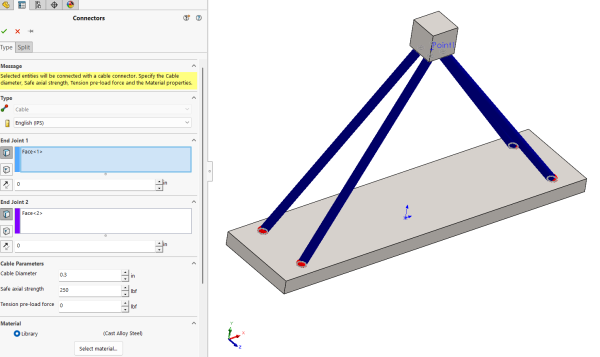

四角与固定块之间的缆索连接模型

想要充分发挥缆索接头的仿真精度，核心是采用贴合实际工况的预拉力数值，并完成多载荷工况校核，确保该简化单元还原的力学行为与真实物理状态保持一致。

仿真结果解读

采用缆索接头完成仿真计算后，可导出接头各项内力结果，包含轴向力、扭矩；剪力、弯矩无物理意义，不会输出有效数值，因为缆索仅承受拉力，不存在弯曲刚度。

若缆索承受压力载荷，则缆索处于松弛状态，软件输出轴向力为 0。SOLIDWORKS Simulation 配套直观的可视化工具用于展示缆索接头状态。

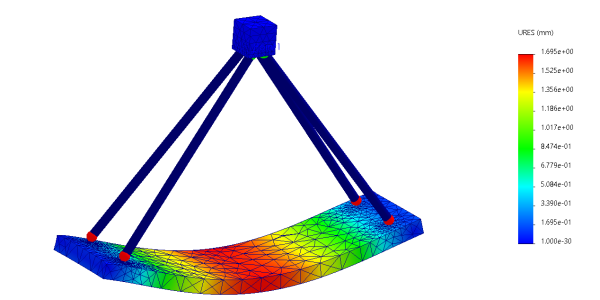

仿真算例位移云图

仿真结果采用分色云图区分三种工况状态：

• 安全工况（内力未超出许用强度）

• 应力超限状态

• 未激活状态（缆索松弛）

工程师可快速分辨缆索接头是否应力过载、是否处于安全区间、是否参与载荷传递、或因受压完全松弛。基于该仿真结论，可优化缆索布置方案、选材与预拉力大小，无需制作成本高昂的实体样机。

SOLIDWORKS Simulation 新版功能更新

缆索接头功能随 SOLIDWORKS 2026 SP1 版本正式加入 SOLIDWORKS Simulation，同期配套多项功能优化与增强。持续跟进软件新版本更新，能够保障团队仿真工作高效开展。
