CATIA IDX赛车曲面建模：参数化与雕刻融合的新方法
对于赛车工程师来说，曲面建模不仅仅是创建正确的形状。底层曲面的质量会显著影响后续所有环节——从空气动力学分析的网格划分，到复合材料设计和生产制造。
设计工程顾问、Origin Engineering创始人Daniel Vass认为，CATIA ICEM Design Experience（IDX）正是在这一点上引入了一种根本性不同的曲面建模方法。Daniel的从业经历横跨一级方程式（F1）、勒芒原型车（LMP）和GT赛车，他亲眼见证了曲面背后的数学结构如何影响后续的工程流程。
他使用IDX的经验指向了一种新的工作方式：将创成式外形设计（GSD）的结构化参数化方法与自由曲面雕刻的灵活性结合起来。
为什么曲面质量在赛车领域意义不同
在乘用车设计中，A级曲面质量与感知品质密切相关。反射、连续性和视觉精致度之所以重要，是因为车辆会批量生产并最终由消费者体验。
赛车则不同。
正如Daniel解释的，一支F1车队一年可能只生产几辆底盘，优先级不是曲面上反射的视觉质量，而是性能。
前翼不需要漂亮的反射，它需要的是周围正确的气流。质量从属于这一目标。
这意味着赛车曲面建模主要由功能驱动。曲面需要满足车辆的空气动力学要求，同时适用于后续每一个工程流程。
而这正是底层数学结构变得重要的地方。
当数学结构成为下游问题
Daniel对传统曲面建模最大的不满之一，是对模型背后生成的数学结构控制有限。
在创成式外形设计（GSD）中，工程师控制特征树和建模操作，但底层的数学表示很大程度上由软件决定。Daniel将其描述为一种"黑箱"。
这些后果在创建曲面时往往隐藏着，到了后续流程才显现出来——比如仿真的网格划分，或者车身复合材料铺层设计。
"在GSD中你管理特征树，但最终得到的是软件给你的数学结构。在IDX中，你不仅控制特征树，还控制数学结构本身。"
对Daniel来说，这种区别至关重要。曲面创建时做出的决策会在整个工作流程中产生复合效应。因此，目标不仅仅是创建一个看起来正确的曲面，而是从一开始就构建一个结构正确的曲面。
IDX融合参数化建模与曲面雕刻
Daniel很谨慎，没有简单地将IDX描述为比GSD"更好"或"更简单"。相反，他认为IDX是不同的。
GSD鼓励一种结构化的、基于特征的思维方式，几乎就像用单独的积木组装模型。IDX引入了另一个维度：曲面雕刻。这种方法要求工程师不仅思考特征的顺序，还要思考曲面本身，以及其控制点、跨度和曲率流动的行为方式。
这种雕刻思维传统上更多与ICEM Surf中的显式A级曲面建模相关联。IDX将两种方法的元素结合在一起。
"IDX融合了两个我们曾以为不兼容的世界，它为我打开了新的视野。"
IDX还提供不同级别的关联性，工程师可以选择自己想要的工作方式。它可以感觉更接近创成式外形设计，也可以支持更显式的建模方法。不过对Daniel来说，最有趣的可能性介于两者之间：一种混合模式，参数化模型继续驱动设计，同时雕刻层提供对曲面的更大控制。
这种灵活性让工程师能够根据问题调整策略，而不是将自己锁定在单一方法论中。
创造力与工程的交汇
Daniel最喜欢IDX的方面之一，是它在工程工作流程中引入的创造性维度。
曲面建模仍然是一项工程活动，需要精度和对设计意图的深刻理解。但雕刻功能也给了工程师更多自由去探索曲面可以如何构建。由于IDX还是一个相对较新的环境，Daniel也在不断发现创建稳定参数化曲面的新方法。
"它要求用户具备创造力。它是一个工程模块，需要工程思维，但也需要创造力。"
这种工程纪律与创造性曲面开发的结合，在处理复杂的汽车和赛车几何形状时尤为重要。
具体示例：简化复合曲率曲面

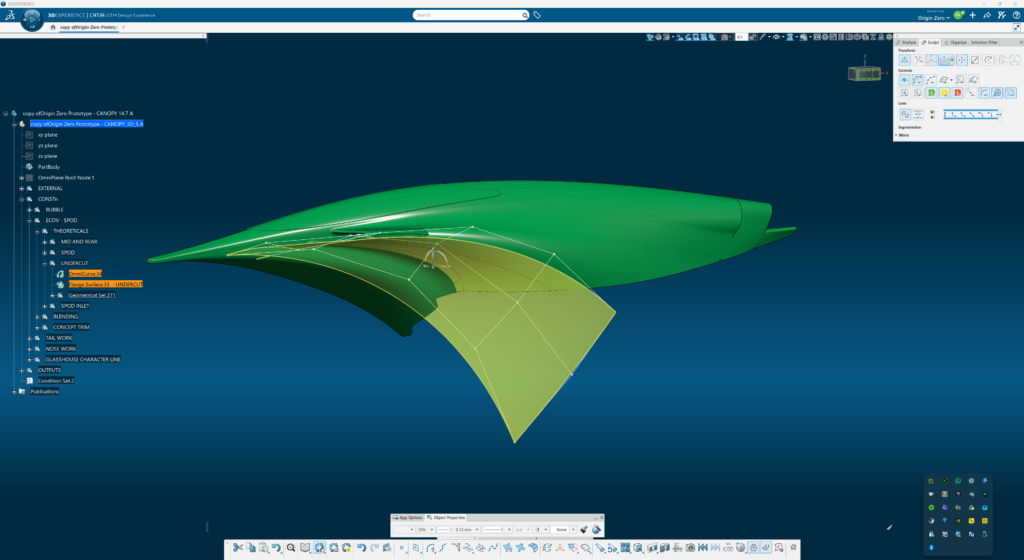

Daniel用一个实际例子说明了区别：创建一个复合曲率、扭曲的侧凹曲面。
使用GSD时，工作流程可能涉及建立多条曲线、组合它们，并添加多个截面控制来实现所需的扭曲。这种方法可能很稳健，但也引入了额外的几何和结构复杂性。

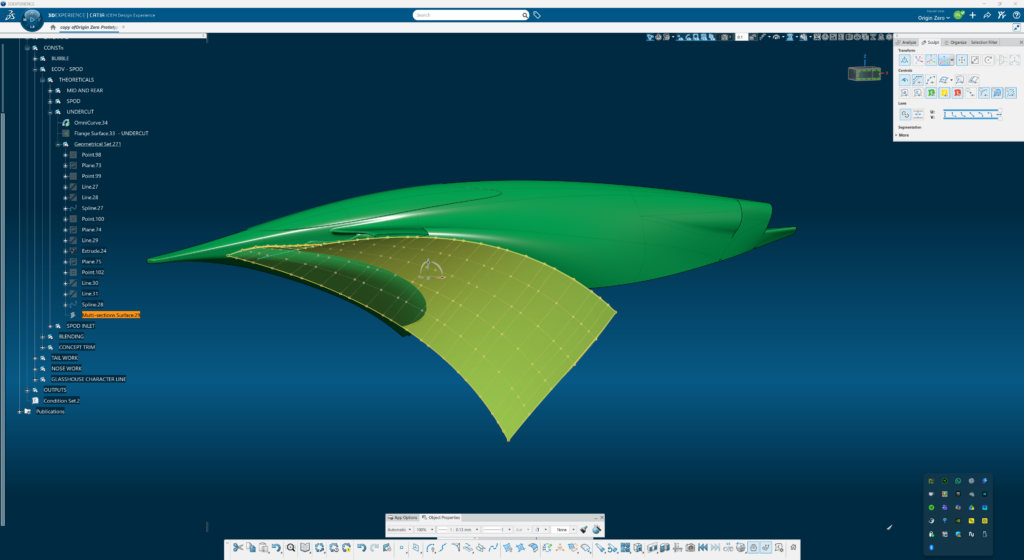

使用IDX，Daniel可以用不同的方式处理同一个问题。他可以创建一条基本曲线，直接在俯视图和侧视图中定位其控制点，创建曲面，然后雕刻扭曲的衰减效果。用更少的构造元素和更少的曲面跨度就能达到结果。
"它更快、更简单，最终我的曲面背后的数学结构也更轻量。"
优势不仅仅是速度。通过减少曲面定义中不必要的复杂性，工程师为后续所有环节建立了更干净的底层几何。
更好的曲面支撑更好的结果
当模型进入CFD（计算流体动力学）空气动力学仿真时，曲面质量的价值变得尤为明显。

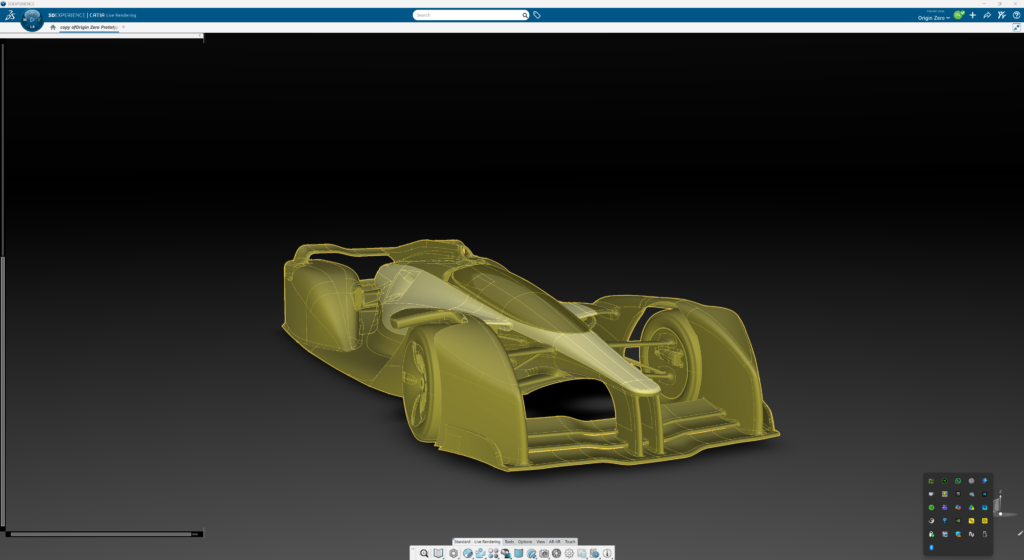

在分析之前，曲面需要进行网格划分，因此在为仿真准备几何时，曲面的质量和行为至关重要。Daniel指出了曲率与压力梯度之间的关系。精心雕刻的曲面上平滑的曲率梯度为网格划分和后续的CFD工作提供了更好的起点。空气动力学中性点、拐点和额外不必要段周围的意外行为可能产生局部问题，需要后续修复。
原理很简单：建模阶段曲面越干净，后续工作成功的基础就越好。同样的逻辑不仅适用于CFD，还延伸到复合材料铺层设计和曲面偏置，用于网格划分、仿真、复合材料设计和生产等下游流程。
对Daniel来说，最大的机会是从一开始就改善曲面质量，而不是在之后才发现曲面复杂性带来的后果。
更好的曲面可以惠及：
- CFD空气动力学仿真的网格划分
- 复合材料铺层设计
- 曲面偏置和下游生产流程
关键在于，Daniel并不认为这需要显著增加建模工作量。相反，IDX改变了工程师构建曲面的方式，让他们对曲面的定义有更大的控制权。
"它让我重新掌握控制权，而不是依赖软件来解读我的意图……"
这种控制权延伸到诸如曲线应该有多少个控制点、是否真的需要额外跨度等决策。对于承受持续快速迭代压力的赛车工程师来说，这种控制、灵活性和跨度效率的组合可能产生真正的影响。
IDX如何重塑赛车曲面建模
IDX代表了工程师处理曲面建模方式的转变。与其在结构化参数化建模和显式雕刻之间二选一，他们可以将两者的元素结合起来，保留基于特征工作流程的逻辑和关联性，同时对曲面结构本身取得更大的控制权。
"一旦你感受到IDX带来的曲面质量差异，你就无法再回到不关心它的状态。"
对于赛车和汽车工程而言，每一次设计迭代都可能影响空气动力学性能和制造，这种视角的转变可能开启曲面建模的新篇章。
CATIA ICEM Design Experience为赛车和汽车工程师提供了一种构建曲面的新方式，将参数化控制与雕刻自由相结合。通过将曲面结构交还给工程师，IDX帮助生成更干净、更轻量的模型，在后续每个阶段都能保持良好表现。
对于像Daniel这样的工程师来说，真正的价值在于控制权，以及利用这种控制权从一开始就创建高质量的曲面。
常见问题
什么是CATIA IDX？
CATIA IDX是一种曲面建模解决方案，将参数化建模与曲面雕刻相结合，让工程师既能控制特征结构，也能控制曲面本身。
IDX与GSD有什么不同？
GSD提供结构化的、基于特征的方法。IDX增加了雕刻维度，让用户对曲线和曲面的定义有更直接的显式控制。
IDX如何帮助生成更干净的几何？
通过让工程师直接使用控制点、跨度和曲率，IDX帮助生成曲率梯度更平滑的更干净几何，并最大限度地减少不必要的复杂性。
曲面质量在赛车中有多重要？
在赛车中，曲面质量直接关系到性能。干净的曲面为仿真网格划分、复合材料设计和曲面偏置等下游流程提供了更好的起点，节省计算时间，避免意外的几何问题，从而减少返工。
IDX能处理复杂几何吗？
可以。IDX能够处理复合曲率和扭曲曲面等复杂几何，其参数化控制与雕刻的融合让工程师能用更少的构造元素和更轻量的定义来构建它们。
